Описание оборудования

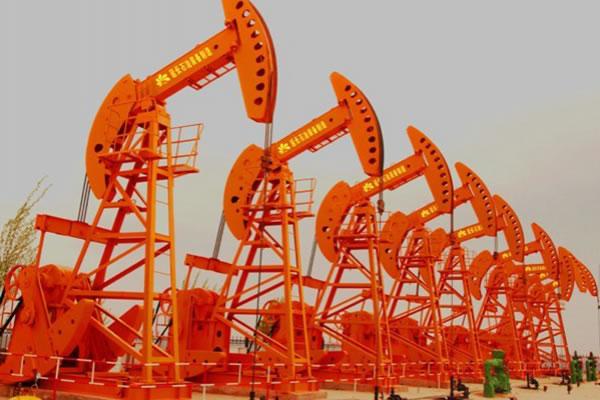

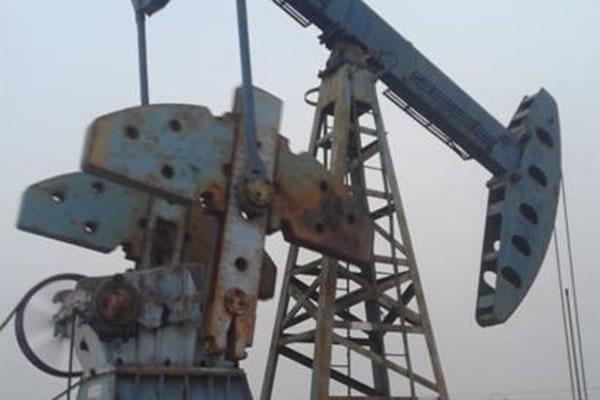

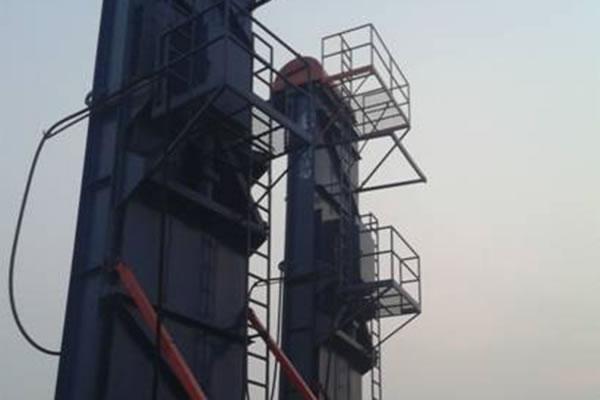

На сегодняшний день насосная установка с шагающей балкой является одним из основных узлов масляного насоса. Он состоит из тягово-сцепного устройства, шатуна, шатуна-коленчатого рычага, редуктора, силового оборудования и вспомогательных устройств.

В режиме работы тяговое усилие двигателя проходит через редуктор, кривошипно-шатунный механизм, затем поворачивается вверх и вниз по ходу движения тяговой головки. Тяговая головка тянет плунжер масляных насосов при движении вверх и вниз через соединительную тягу и шток.

Характеристики
1. Блок с разумной структурой, надежной работой, низким уровнем шума, с удобной эксплуатацией и обслуживанием
2. Шагающая балка имеет коробчатую или балочную стальную конструкцию высокой прочности и жесткости, которая отличается высокой грузоподъемностью
3. Редукционная коробка имеет стрельчатую конструкцию и двойную шестерню с зубцами формы округлой дуги. Она отличается высокой точностью обработки, большой несущей способностью и длительным сроком службы.
4. Тяговая головка может выполнять движение с одной из следующих функций: подъем, подвешивание или боковой поворот.
5. Тормозной механизм имеет анти-охватывающую структуру для безопасной и надежной работы.

Условия применения
При фактическом применении необходимо добавить энергетический блок обратной связи (тормозное устройство или сопротивление), чтобы избежать снижения скорости вращения поршневого штока, приводимого в движение тяговой головкой по отношению к скорости вращения двигателя для генерации электричества и воздействия на инвертор.

Настройка параметров
F0.00=00 F0.02=1 F0.08=60 F0.09=60 F9.01=10 F9.02=5 F9.04=120 F9.09=200 F9.11=1

Режим подключения (см. Схему подключения ниже)

Для получения дополнительной информации загрузите следующий документ:
Решение для масляного насосаPDF
