Краткое описание оборудования
1. Один комплект инвертора серии EDS1000 имеет безпротокольную связь с платой водоснабжения
2. Плата управления подачей воды под постоянным давлением
3. Четыре насоса
4. Один комплект датчиков избыточного давления с силой электрического тока от 4 до 20 мА является лучшим выбором, так как такие датчики отличаются стойкостью к корорзии и способны передавать сигнал на большие расстояния.
5. Электромагнитный пускатель, тепловое реле, промежуточное реле, кнопочный переключатель, индикаторная лампа и т.д.

Настройка параметров
F0.02=1 или F0.02=2: управление командами терминала.
F3.00=2 (Постоянная эффективная подача воды под давлением)
F3.01=0 (Оцифровка показателей давления)
F3.02=1 (Выбор канала обратной связи CCI (Индекс канала)
F3.03= Установка целевого давления (Устанавливается в соответствии с требованиями датчика давления и диапазоном манометра.)
F3.05=20 (Когда сигнал обратной связи равен 4-20 мА, необходимо установить этот параметр для калибровки сигнала обратной связи в соответствии с давлением)
F3.16=30 Гц (Частота спящего режима может регулироваться. Когда давление обратной связи достигает целевого давления частота переходит в состояние покоя чтобы уменьшить время торможения до 0.)
F3.17= Порог восстановления давления (Когда инвертор находится в состоянии покоя, давление опускается ниже значения порога. При выходе из режима покоя частота возрастает и давление восстанавливается.)
F3.20=3(Выберите панель постоянного водоснабжения с одним приводом и четырьмя режимами работы)
F3.21= Манометр или диапазон датчика давления
F3.26=1(Когда этот параметр равен 1, контролируется C-11 (давление), C-12 (обратное давление)
F3.31=0-2 (Выбор режима циркуляции с переменной частотой является наиболее эффективным для использования платы управления подачи воды с постоянным давлением.)
F5.00=33(Клемма X1 подключается к плате водоснабжения в качестве внешнего устройства прерывания сигнала, которое используется для обхода и переключения частоты)

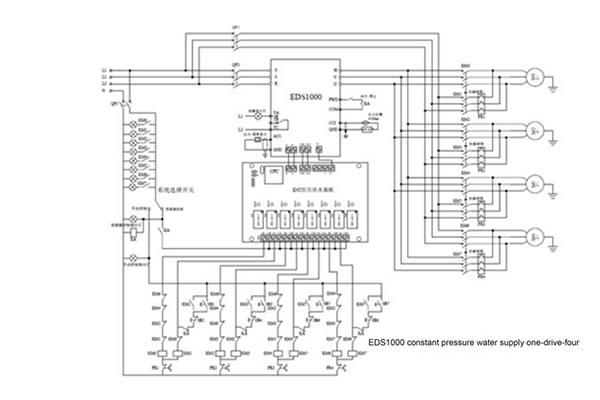

Подключение: (имеется схема подключения)

Для получения дополнительной информации загрузите следующий документ:
Одноприводный инвертор EDS1000 с четырехрежимным применением для постоянного напора водыPDF
