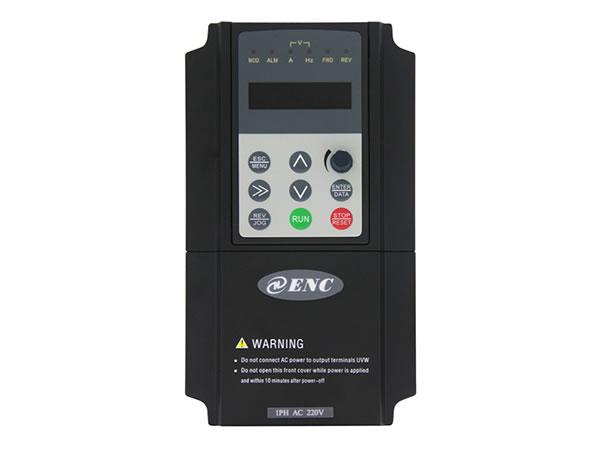

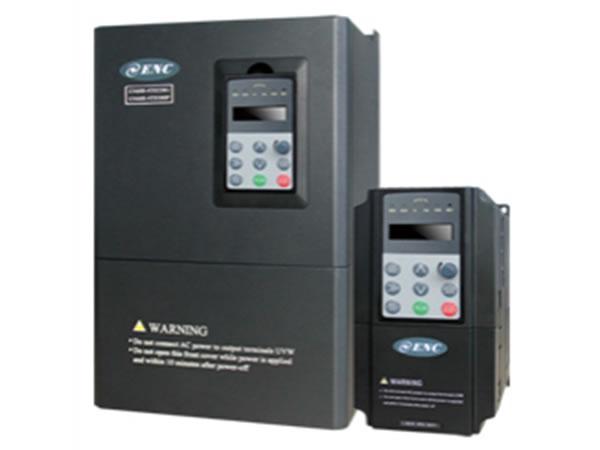

Высокопроизводительный электропривод переменного тока EN600
Особенности
1. Различные режимы управления, включая бессенсорное векторное управление, векторное управление с замкнутым контуром, оптимизированное частотное управление. Имеются режимы контроля скорости и контроля крутящего момента. Электропривод переменного тока может использоваться в различных сферах для выполнения различных задач.
2. Выдающийся алгоритм векторного управления потоком обеспечивает высокую точность работы, быстрый отклик и отличные низкочастотные характеристики.
3. Высокоточный контроль скорости: ±0.5% от номинальной синхронной скорости (векторное управление без PG); ±0.1% от номинальной синхронной скорости (векторное управление PG); ±1% от номинальной синхронной скорости (управление V/F);
4. Система имеет функции самообучения с уникальным отслеживанием скорости вращения, точным контролем и высокой гибкостью.
5. Простая и экономичная конструкция для установки и эксплуатации.
6. Имеются функции периферийного расширения, реализующие расширение шины, терминалов, реле и аналоговых элементов.
7. Система поддерживает коммуникационные протоколы CAN Open, CAN Link, Profibus, Modbus и безпротокольное управление.

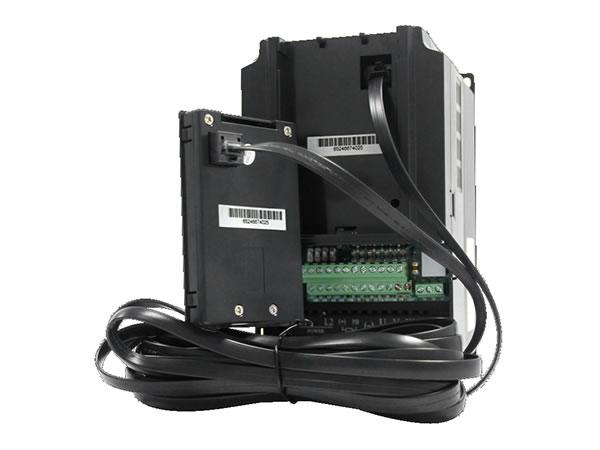

8. Двойной светодиодный дисплей и LCD-клавиатура с дистанционным управлением.
9. Интеллектуальная система безопасности и контроля имеет функции защиты от отсутствия фазы на входе, отсутствия выходной фазы, короткого замыкания на выходе и от утечки на массу.
| Входное напряжение | Тип инвертора | Номинальный выходной ток (A) | Адаптируемый двигатель (кВт) |
| 1-фазный, 220 В | EN600-2S0004 | 2.5 | 0.4 |
| EN600-2S0007 | 4 | 0.75 | |
| EN600-2S0015 | 7 | 1.5 | |
| EN600-2S0022 | 10 | 2.2 | |
| EN600-2S0037 | 15 | 3.7 | |
| 3-фазный, 380 В | EN600-4T0007G/0015P | 2.3/3.7 | 0.75/1.5 |
| EN600-4T0015G/0022P | 3.7/5 | 1.5/2.2 | |
| EN600-4T0022G/0037P | 5/8.5 | 2.2/3.7 | |
| EN600-4T0037G | 8.5 | 3.7 | |
| EN600-4T0055P | 13 | 5.5 | |
| EN600-4T0055G/0075P | 13/17 | 5.5/7.5 | |
| EN600-4T0075G/0110P | 17/25 | 7.5/11 | |
| EN600-4T0110G/0150P | 25/33 | 11/15 | |
| EN600-4T0150G/0185P | 33/39 | 15/18.5 | |
| EN600-4T0185G/0220P | 39/45 | 18.5/22 | |
| EN600-4T0220G/0300P | 45/60 | 22/30 | |
| EN600-4T0300G/0370P | 60/75 | 30/37 | |
| EN600-4T0370G/0450P | 75/91 | 37/45 | |
| EN600-4T0450G/0550P | 91/112 | 45/55 | |
| EN600-4T0550G/0750P | 112/150 | 55/75 |
| Наименование | Описание | ||||
| Входные данные | Номинальное напряжение, частота | Класс 1-фазный ток 220 В: 1-фазный ток 220 В, 50 Гц/60 Гц; класс 3-фазный ток 380 В: 3-фазный ток 380 В, 50 Гц/60 Гц | |||
| Допустимый диапазон напряжения | Класс 1- фазный ток 220 В: 200~260V; класс 3-фазный ток 380 В: 320~460 В | ||||
| Выходные данные | Напряжение | 0~380 В | |||
| Частота | 0~600 Гц | ||||
| Перегрузочная способность | Тип - G: 150% от номинального тока в течение 1 минуты; Тип - P : 120% от номинального тока в течение 1 минуты. | ||||
| Управление производительностью | Режим управления | Векторное управление, векторное управление PG, управление V / F с разомкнутым контуром, управление крутящим моментом, регулирование крутящего момента PG | |||
| Точность управления скоростью | ±0.5% от номинальной синхронной скорости (векторное управление); ±0.1% от номинальной синхронной скорости (векторное управление PG); ±1% от номинальной синхронной скорости (управление V/F); | ||||
| Диапазон регулирования скорости | 1: 2000 (Векторное управление PG) 1: 100 (векторное управление); 1: 50 (Управление V/F); | ||||
| Пусковой крутящий момент | 1.0 Гц: 150% от номинального крутящего момента (управление V/F); 0.5 Гц: 150% от номинального крутящего момента (векторное управление); 0 Гц: 180% от номинального крутящего момента (векторное управление PG); | ||||
| Колебание скорости | ±0.3% от номинальной синхронной скорости (векторное управление); ±0.1% от номинальной синхронной скорости (векторное управление PG); | ||||
| Точность управления крутящим моментом | ±10% от номинального крутящего момента (векторное управление, регулирование крутящего момента); ±5% от номинального крутящего момента (векторное управление PG，регулирование крутящего момента PG). | ||||
| Отклик крутящего момента | ≤20 мсек (векторное управление); ≤10 мсек (векторное управление PG); | ||||
| Точность частоты | Цифровая настройка: макс. частота × ±0.01%; Аналоговая настройка: макс. частота × ±0.5% | ||||
| Разрешение частоты | Аналоговая настройка | 0.1% от макс. частоты | |||
| Точность цифровой настройки | 0.01 Гц | ||||
| Внешний импульс | 0.1% от макс. частоты | ||||
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента 0.1~12.0% | ||||
| V/F-кривая (Вольт- частотная характеристика) | Номинальная частота произвольно задается пользователем в диапазоне 5~650 Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, показатель V / F определяется системой на основе 5 видов кривой. | ||||
| Кривая замедления и ускорения | Два режима: прямолинейное ускорение и замедление; ускорение и замедление по S-образной кривой; 15 видов ускорения и замедления, единица времени (0,01 с, 0,1 с, 1 с) может быть опциональной, макс. время 1000 минут. | ||||

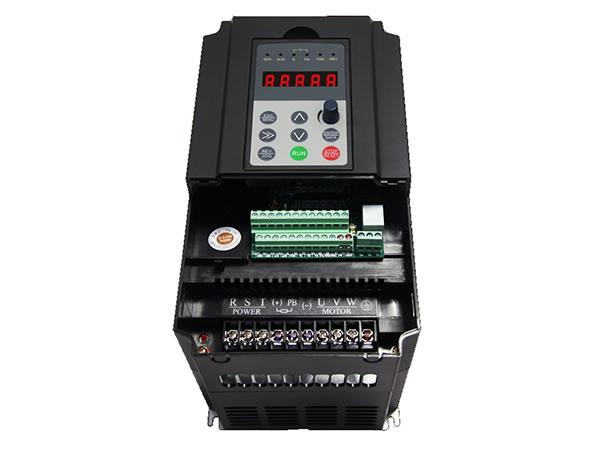

| Тормозная система | Прерывание потребления мощности | EN600 3-фазный ток 15 кВт и в диапазоне мощности со встроенным тормозным устройством, нужно добавить тормозной резистор между (+) и PB. 18,5 кВт диапазон мощности можно добавить тормозной блок между (+) и (-) снаружи; или дополнительный тормозной блок с дополнительным тормозным резистором между (+) и PB. Для серии EN500 доступно подключение тормозного блока между (+) и (-) снаружи. | |||
| Тормоз постоянного тока | Запуск, остановка на выбор, частота действия 0~15 Гц, ток действия 0~100% от номинального тока, время действия 0~30.0 сек. | ||||
| Толчковая подача | Диапазон толчковой частоты: От 0 Гц до максимальной предельной частоты; ускорение и замедление толчковой подачи от 0,1 до 6000,0 секунд (задается). | ||||
| Многосекционная скорость | Реализуется встроенным ПЛК или управляющим терминалом; С 15-секционной скоростью, каждая секционная скорость имеет отдельное временя разгона и торможения; Со встроенным ПЛК система может уходить в режим сна при выключении питания. | ||||
| Встроенный ПИД-регулятор | Удобен для создания замкнутой системы управления. | ||||
| Автоматическое энергосбережение | Происходит автоматическая оптимизация кривой V / F для активации энергосберегающего режима в соответствии с состоянием нагрузки. | ||||
| Автоматический регулятор напряжения (AVR) | При колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня. | ||||
| Автоматическое ограничение тока | Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока. | ||||
| Модуляция несущей частоты | Модуляция несущей частоты происходит автоматически в соответствии с характеристикой нагрузки. | ||||
| Перезапуск отслеживания скорости | Обеспечивает плавный запуск вращающегося двигателя без толчков. | ||||
| Запуск функций | Запуск команды указанного канала | Указанная клавиатура, указанный управляющий терминал, указанная коммуникация может переключаться различными способами. | |||
| Запуск частоты указанного канала | Основной и вспомогательный канал предназначаются для реализации одного основного и одного тонкого контроля. Указывается цифровой и аналоговый импульс, длительность импульса, контакты и другое, доступно переключение различными методами в любое время. | ||||
| Функция привязки | Запуск командного канала и канала, указанного в заданной частоте, каналы могут объединяться и переключаться синхронно. | ||||
| Характеристики входов и выходов | Цифровой входной канал | 8 каналов предназначены для универсального цифрового входа, макс. частота 1 кГц, Канал 1 может использоваться как канал ввода импульсов, макс. входная частота 50 кГц. Эта функция может быть расширена до 14 каналов. | |||
| Аналоговый входной канал | Канал 2 предназначен для аналогового входа, AI1 работает с напряжением от 4 до 20 мА при 0 ~ 10 В, AI2 - дифференциальный входной канал работает с напряжением в диапазоне 4 ~ 20 мА или -10 ~ 10 В, канал 2 может быть расширен до 4 каналов аналогового входа. | ||||
| Импульсный выходной канал | Импульсный квадратичный выходной сигнал с частотой 0.1~20 кГц предназначен для достижения заданной частоты, выходной частоты и других физических величин выходного сигнала. | ||||
| Аналоговый выходной канал | Канал 2 предназначен для аналогового выхода сигнала, AO1 поддерживает 4 ~ 20 мА или 0 ~ 10В, AO2 поддерживает 4 ~ 20 мА или 0 ~ 10В для инициализации заданной частоты, выходной частоты и другого физического выходного сигнала. Эта функция может быть расширена до 4 каналов с аналоговыми выходами. | ||||
| Уникальная функция | Предел быстрого тока | Ограничивает ток инвертора до максимального значения и позволяет ему работать более стабильно | |||
| Моноимпульсное управление | Подходит для рабочего места, где требуется одна кнопка для управления запуском и остановкой инвертора. Одно нажатие для начала работы, и одно для завершения работы, и этот цикл повторяется. Очень простая и надежная система управления. | ||||
| Контроль фиксированной длины | Реализовывает контроль фиксированной длины | ||||
| Управление синхронизацией | Управление синхронизацией: диапазон времени 0.1 мин. ~ 6500.0 мин. | ||||
| Виртуальный терминал | 5 групп виртуальных входов и выходов (IO) позволяют реализовать простой логический контроль. | ||||
| Клавиатура | Дисплей с клавиатурой | Параметры, такие как частота настройки, выходная частота, выходное напряжение, выходной ток отображаются на дисплее. | |||
| Блокировка кнопок | Блокирует все или часть кнопок. | ||||
| Функции защиты | Защита двигателя от короткого замыкания, защита от обрыва фазы входа и выхода, защита от сверхтока, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки, защита от недостаточной нагрузки, защита от замыкания реле, защита терминала и бесперебойная защита при отключении питания. | ||||
| Условия эксплуатации | Место эксплуатации | Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д. | |||
| Высота | До 1000 метров над уровнем моря. (свыше 1000 метров требуется уменьшить объем использования, выходной ток понижается приблизительно на 10% от номинального тока на каждые 1000 м) | ||||
| Температура окружающей среды | -10℃~+40℃ (при температуре окружающей среды между 40 ℃ ~ 50 ℃, необходимо уменьшить объем работы или увеличить теплоотвод) | ||||
| Влажность окружающей среды | Менее чем 95%，без капельной конденсации. | ||||
| Вибрация | Менее чем 5.9 м/площадь² (0.6 гр.) | ||||
| Температура хранения | -40℃~+70℃ | ||||
| Конструкция | Класс защиты | IP20 | |||

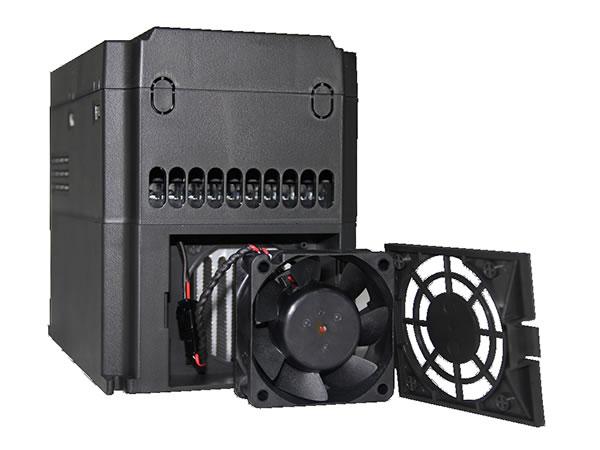

| Режим охлаждения | Принудительное и естественное воздушное охлаждение. | ||||
| Установка | Настенный монтаж или установка в электро шкафу | ||||
Применение
Многофункциональный частотный преобразователь серии EN600 в первую очередь используется в деревообрабатывающей, каменной, горнодобывающей промышленности, печатном деле, упаковке и во многих других отраслях. Привод переменного тока обеспечивает высокоэффективное и точное управление электрическими системами оборудования, которое используется в этих сферах..
