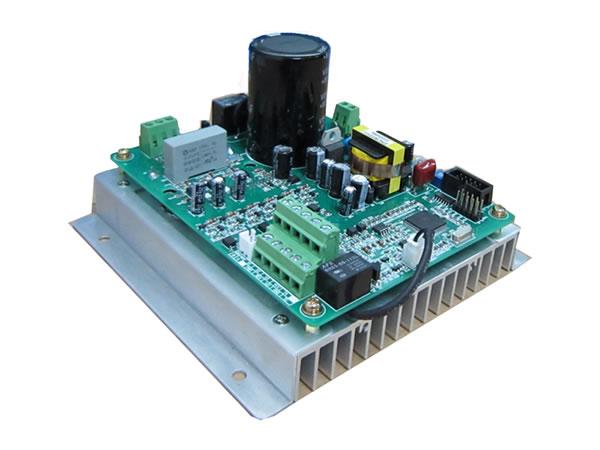

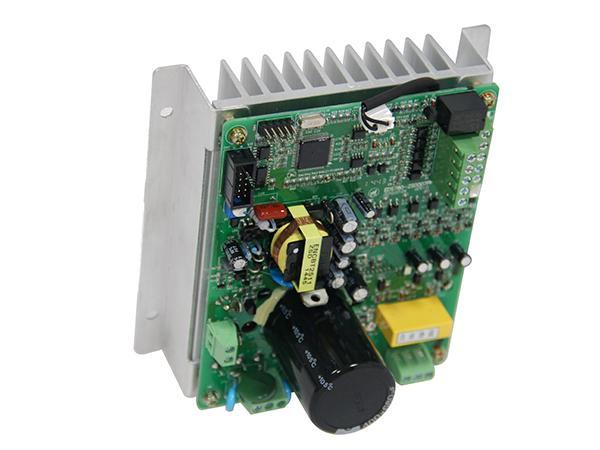

Одноплатный преобразователь частоты EDS780
Особенности
1. Одно-платная конструкция, специально разработана для оборудования с жесткими требованиями к габаритам инвертора.
2. Безвентиляторная конструкция инвертора может применяться в средах с высокой концентрацией пыли и частиц в воздухе.
3. Устройство осуществляет управление с помощью сигналов с оптической изоляцией для снижения электромагнитных помех и обеспечения электробезопасности.
4. Одноплатный преобразователь частоты поддерживает векторный режим управления SVPWM с помощью которого осуществляется эффективная оптимизация выходного напряжения.
| Тип инвертора | Номинальная мощность (кВт) | Номинальный выходной ток (A) | Адаптируемый двигатель (кВт) |
| EDS780-2S0007 | 1.8 | 4.7 | 0.75 |
| Наименование | Описание | ||
| Входные данные | Номинальное напряжение, частота | 1-фазный ток 220 В, 50 Гц/60 Гц | |
| Допустимый диапазон напряжения | 1-фазный ток: 140 В~260 В | ||
| Выходные данные | Напряжение | Класс 220 В: 0~220 В (Не больше входного напряжения) | |
| Частота | 0-400 Гц | ||
| Перегрузочная способность | 230% от номинального тока | ||
| Управление производительностью | Режим управления | Оптимальный векторный режим SVPWM | |
| Диапазон регулирования скорости | 1:100 | ||
| Пусковой крутящий момент | 150% % от номинального крутящего момента при низкой частоте | ||
| Колебание скорости | ≤±0.5% от номинальной синхронной скорости | ||
| Точность частоты | Цифровая настройка: макс. частота × ±0.01%; Аналоговая настройка: макс. частота × ±0.5% | ||
| Max. frequency×±0.5% | |||
| Разрешение частоты | Аналоговая настройка | 0.1% от макс. частоты | |
| Цифровая настройка | 0.01 Гц | ||
Применение
Преобразователь EDS780 с одной платой PCBA используется для пищевой, текстильной, кабельной, упаковочной и других промышленностей.
EDS780 Руководство PDF
