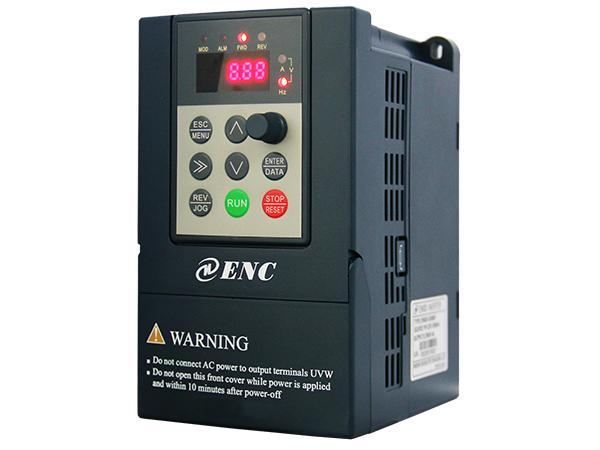

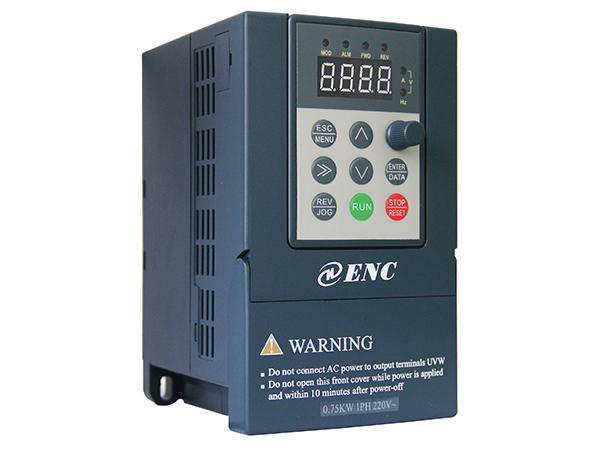

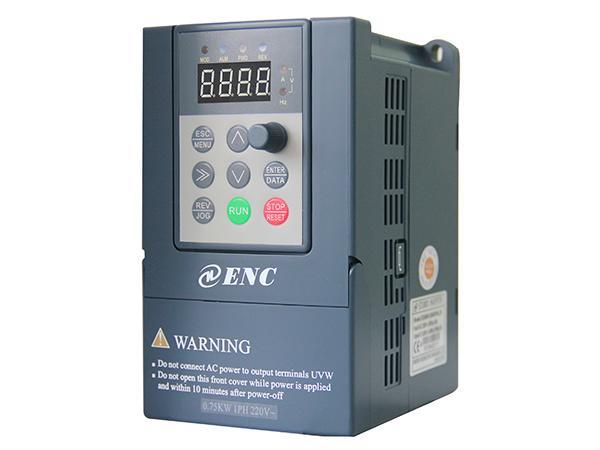

Малогабаритный преобразователь частоты EN630
Особенности
1. Компактный дизайн.
2. Аппаратная платформа 32 бит DSP (цифровой сигнальный процессор).
3. Расширенный алгоритм управления основной платы благодаря встроенной PG-карте.
4. Терминал оборудован датчиком, который позволяет осуществлять векторное управление PG с замкнутым контуром.
5. Доступны два типа управления, включая векторное управление скоростью и векторное управление крутящим моментом, что обеспечивает высокую точность управления, высокую скорость реакций и превосходную низкую частоту.
6. Интеллектуальный контроль и высокий уровень защиты.
7. Клавиатура с цифровым потенциометром, для легкой регулировки скорости.
| Модель | Входное напряжение (В) | Фаза входа | Подходящий двигатель (кВт) | Выходной ток (A) |
| EN630-2S0004 | 220 В 50/60 Гц | 1 | 0.4 | 2.5 |
| EN630-2S0007 | 1 | 0.75 | 4 | |
| EN630-2S0015 | 1 | 1.5 | 7 | |
| EN630-4T0007 | 380 В 50/60 Гц | 3 | 0.75 | 2.3 |
| EN630-4T0015 | 3 | 1.5 | 3.7 |
| Наименование | Описание | ||
| Входные данные | Номинальное напряжение, частота | Класс 1-фазный ток 220 В: 1-фазный ток 220 В, 50 Гц/60 Гц; класс 3-фазный ток 380 В: 3-фазный ток 380 В, 50 Гц/60 Гц | |
| Допустимый диапазон напряжения | Класс 1- фазный ток 220 В: 200~260 В; класс 3-фазный ток 380 В: 320~460 В | ||
| Выходные данные | Напряжение | 0~380 В | |
| Частота | 0~600 Гц | ||
| Перегрузочная способность | 150% от номинального тока в течение 1 минуты | ||
| Управление производительностью | Режим управления | Векторное управление (без PG), векторное управление (с PG), контурное управление V / F, управление крутящим моментом (без PG), управление крутящим моментом (с PG) | |
| Точность управления скоростью | ±0.5% от номинальной синхронной скорости (векторное управление); ±0.1% от номинальной синхронной скорости (векторное управление PG); ±1% от номинальной синхронной скорости (управление V/F); | ||
| Диапазон регулирования скорости | 1: 2000 (Векторное управление PG) 1: 100 (векторное управление); 1: 50 (Управление V/F); | ||
| Пусковой крутящий момент | 1.0 Гц: 150% от номинального крутящего момента (управление V/F); 0.5 Гц: 150% от номинального крутящего момента (векторное управление); 0 Гц: 180% от номинального крутящего момента (векторное управление PG); | ||
| Колебание скорости | ±0.3% от номинальной синхронной скорости (векторное управление); ±0.1% от номинальной синхронной скорости (векторное управление PG); | ||
| Точность управления крутящим моментом | 10% от номинального крутящего момента (векторное управление,регулирование крутящего момента); ±5% от номинального крутящего момента (векторное управление PG，регулирование крутящего момента PG). | ||
| Отклик крутящего момента | ≤20 мсек (векторное управление); ≤10 мсек (векторное управление PG); | ||
| Точность частоты | Цифровая настройка: макс. частота × ±0.01%; Аналоговая настройка: макс. частота × ±0.5% | ||
| Разрешение частоты | 0.1% от макс. частоты | 0.1% of max. frequency | |
| 0.01 Гц | 0.01Hz | ||
| 0.1% от макс. частоты | 0.1% of max. frequency | ||
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента 0.1~12.0% | ||
| V/F-кривая (Вольт- частотная характеристика) | Номинальная частота произвольно задается пользователем в диапазоне 5~650 Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, показатель V / F определяется системой на основе 5 видов кривой | ||
| Кривая замедления и ускорения | Два режима: прямолинейное ускорение и замедление; ускорение и замедление по S-образной кривой; 15 видов времени ускорения и замедления, единица времени (0.01 сек, 0.1 сек, 1 сек) на выбор, макс. время 1000 минут. | ||
| Тормозная система | Прерывание потребления мощности | Встроенный тормозной блок между тормозным резистором (+) и PB | |
| Тормоз постоянного тока | Запуск, остановка на выбор, частота действия 0~15 Гц, ток действия 0~100% от номинального тока, время действия 0~30.0 сек. | ||
Применение
Наши малогабаритные преобразователи частоты с векторным управлением широко используются для повышения точности контроля и эффективности производства во многих производственных сферах, включая пищевую промышленность.
