ЧРП с векторным управлением EN600

  • ЧРП с векторным управлением EN600
  • ЧРП с векторным управлением EN600

Описание
Частотно-регулируемый электропривод с векторным управлением EN600 использует аппаратную платформу 32 бит. цифрового сигнального процессора. Для ЧРП использован передовой алгоритм для осуществления контроля вектора скорости и вектора момента, с датчиком или без, для оперативного регулирования импульсного тока

Диапазон мощностей
220В одна фаза: 0.4кВт-3.7кВт
220В/380В/440В/480В три фазы: 0.75кВт-55кВт

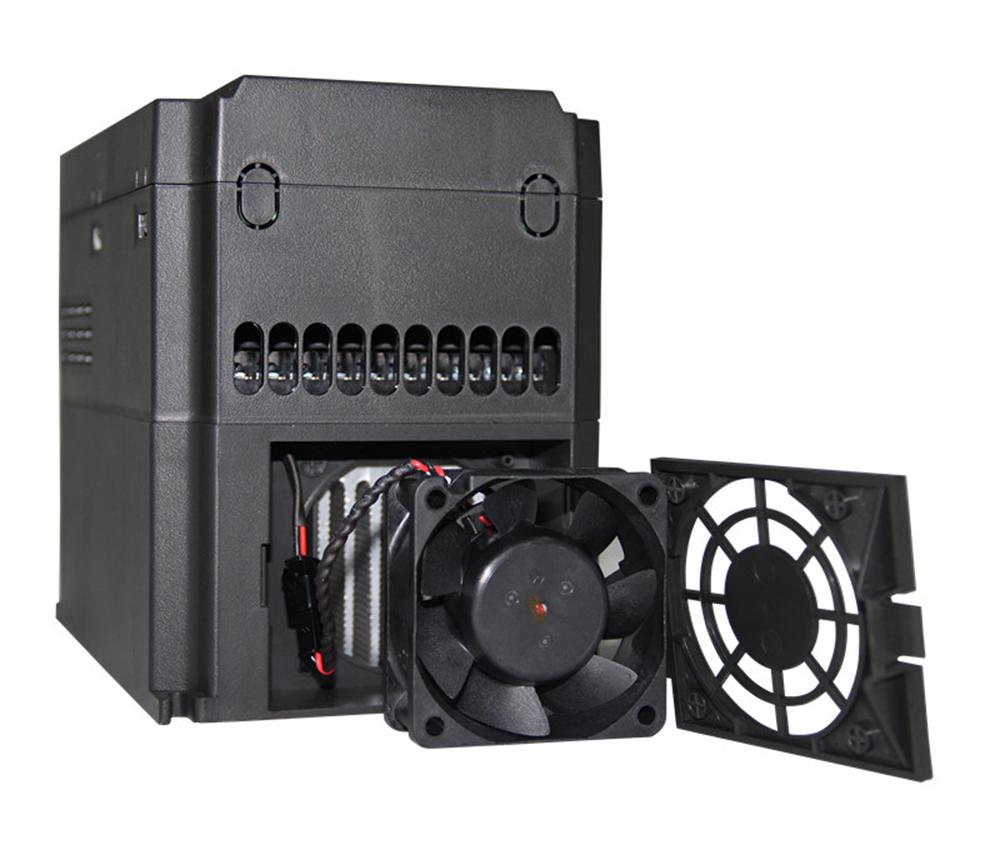

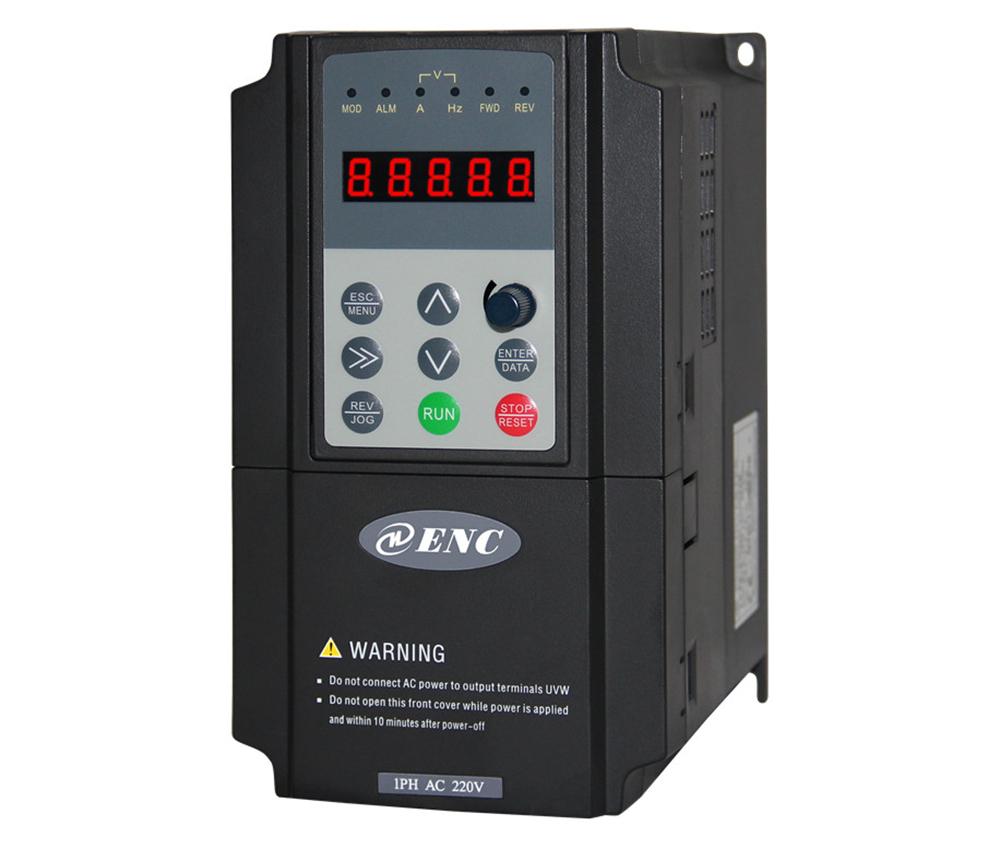

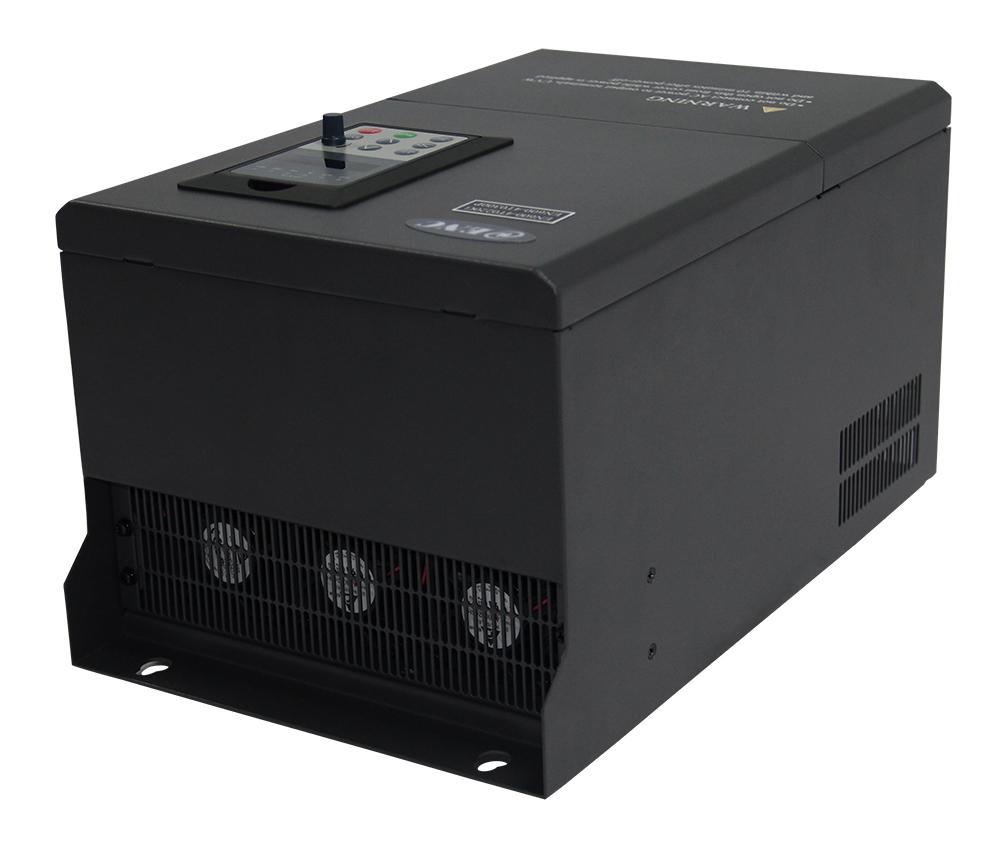

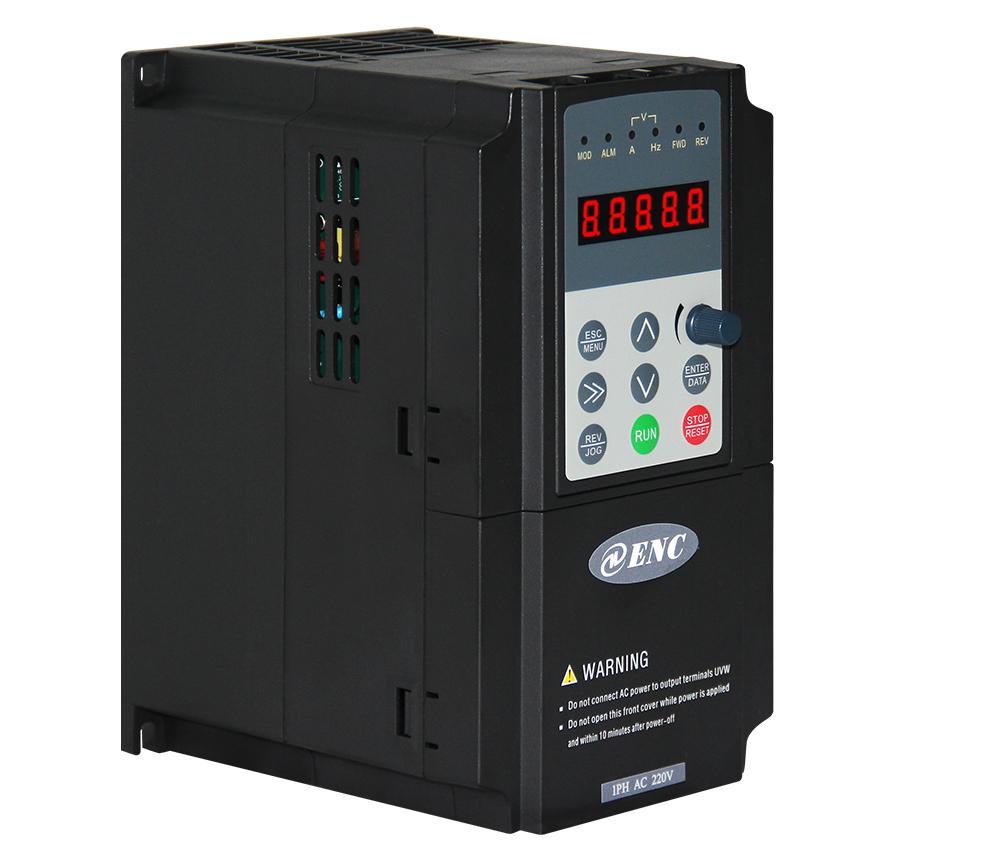

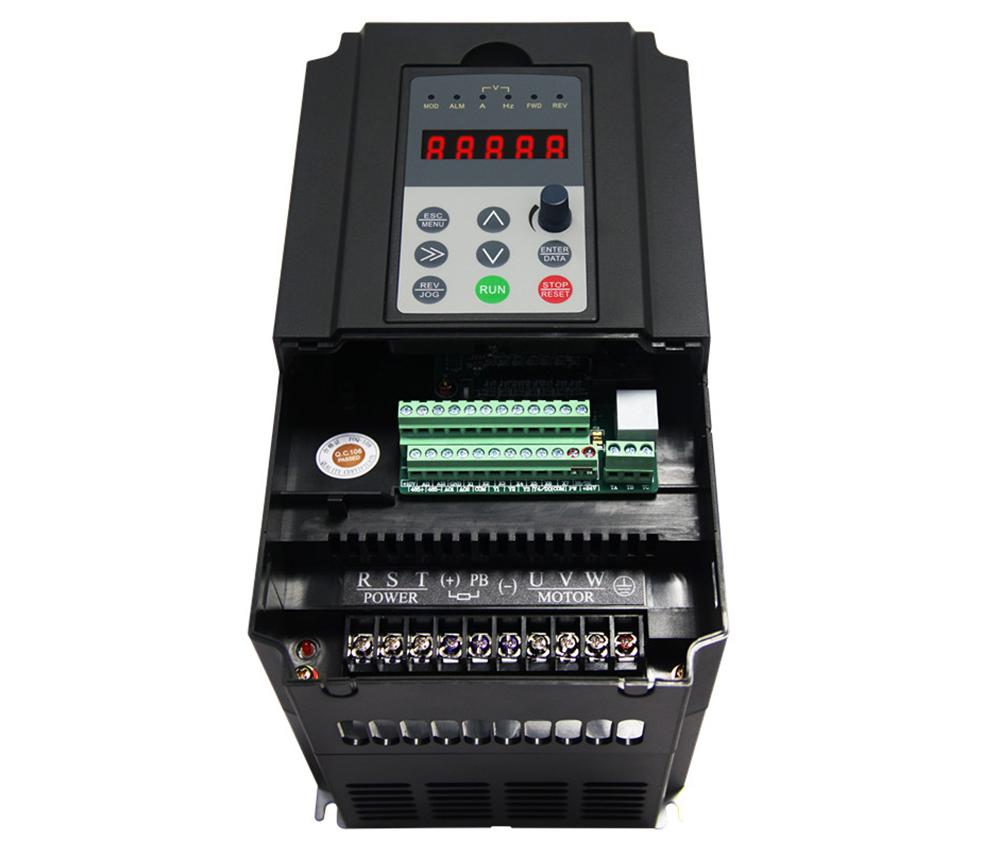

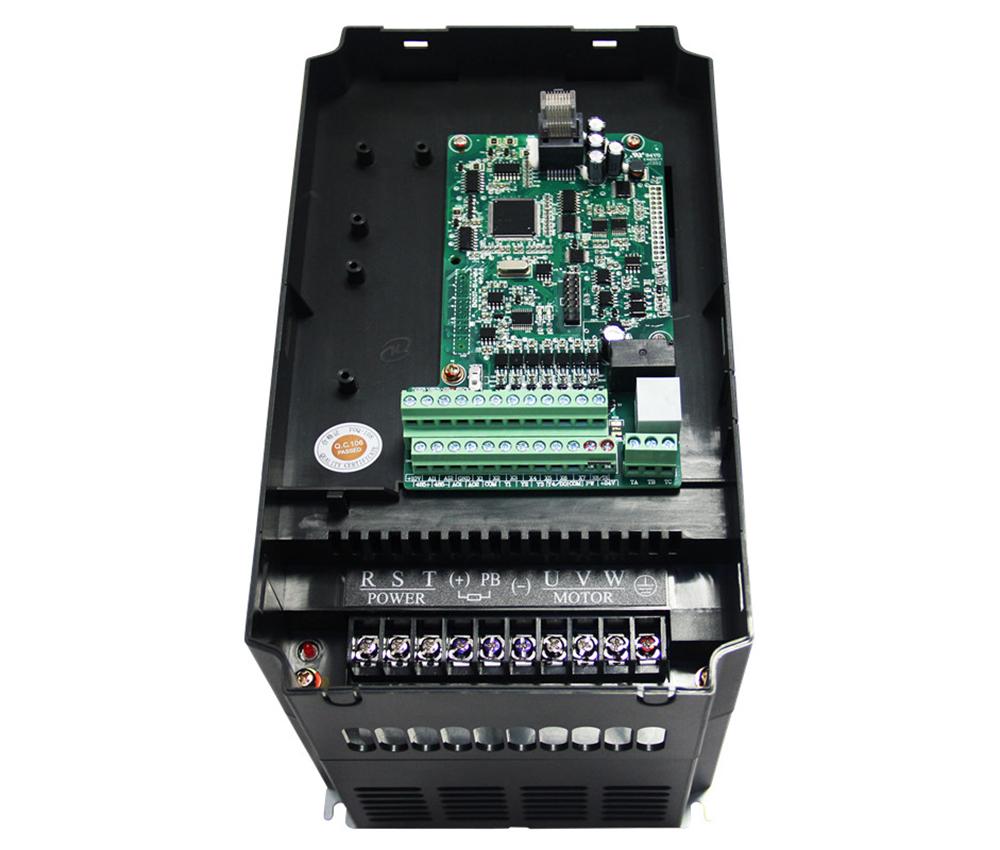

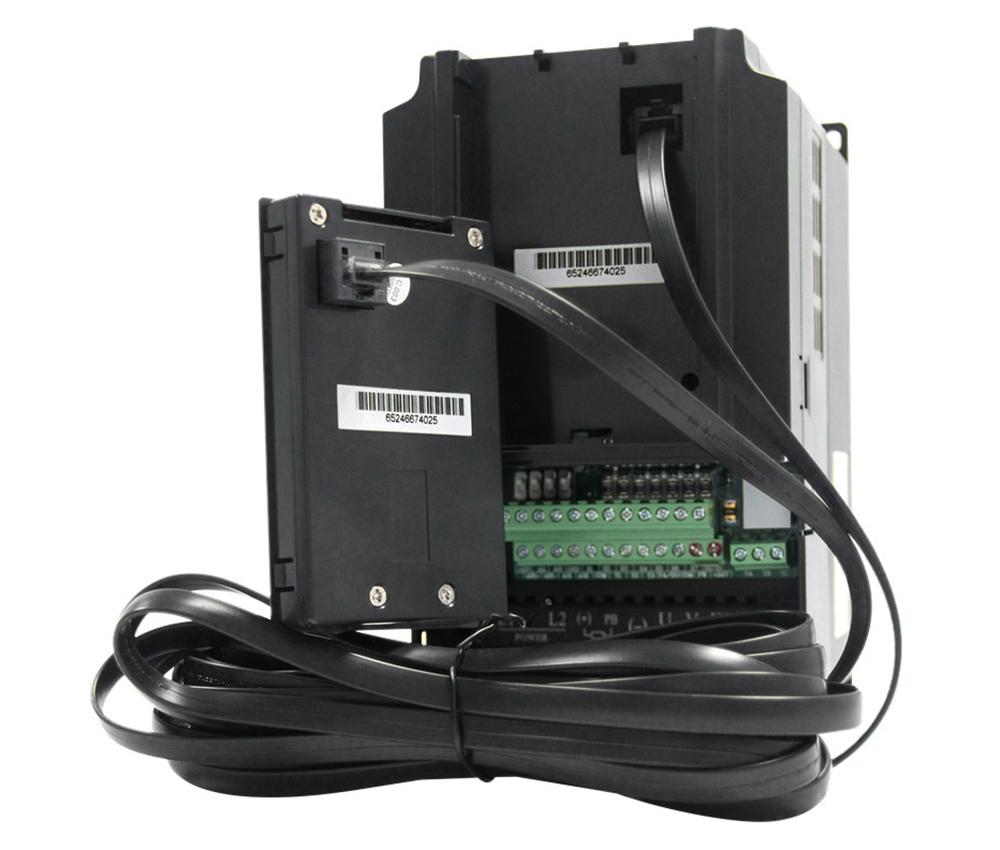

Детальные изображения

Применение
ЧРП серии EN600 может использоваться для оборудования для обработки пластмассы, оборудования для обработки металлов, станков с ЧПУ, полиграфоборудования, индустрии набивки и окрашивания, индустрии изготовления бумаги, коммунальных работ, проектов водоснабжения, систем очистки сточных вод и так далее. Кроме того, ЧРП широко используется в текстильной, холодильной, цементной и керамической индустриях.

Технические параметры
Наименование показателя Описание показателя
Входные данные Номинальное напряжение, частота 1 фаз. 220В ±15%
3 фаз. 220В ±15%
3 фаз. 380В ±15%
3 фаз. 440В/480V ±15%
Допустимое отклонение напряжения 50/60Гц ±5%
Выходные данные Напряжение 0~В
Частота 0~600Гц
Допустимая перегрузка Тип G:150% номинального тока за 1 минуту;
Тип P:120% номинального тока за 1 минуту;
Характеристики управления Режим управления Векторное управление, векторное управление с датчиком обратной связи, управление частотой/напряжением с разомкнутной петлей ОС, регулирование крутящего момента, регулирование крутящего момента с датчиком
Точность управления скоростью ±0.5% от номинальной синхронной частоты вращения (векторное управление без датчика скорости);
±0.1% от номинальной синхронной частоты вращения (векторное управление с датчиком скорости);
±1% от номинальной синхронной частоты вращения (управление частотой/напряжением);
Диапазон регулировки скорости 1: 2000 (векторное управление с датчиком скорости) ;
1: 100 (векторное управление);
1: 50 (управление частотой/напряжением);
Пусковой крутящий момент 1.0Гц: 150% номинального крутящего момента (управление частотой/ напряжением);
0.5Гц: 150% номинального крутящего момента(векторное управление);
0Гц: 180% номинального крутящего момента(векторное управление с датчиком скорости);
Колебание скорости ±0.3% от номинальной синхронной частоты вращения(векторное управление);
±0.1% от номинальной синхронной частоты вращения (векторное управление с датчиком скорости);
Точность регулирования крутящего момента ±10% от номинальной синхронной частоты вращения (векторное управление, регулирование крутящего момента);
±5% от номинальной синхронной частоты вращения (векторное управление с датчиком скорости, регулирование крутящего момента с датчиком скорости).
Реакция крутящего момента ≤20мс (векторное управление);
≤10мс (векторное управление с датчиком скорости);
Точность частоты Цифровая настройка: макс.частота ×±0.01%;
Аналоговая настройка: макс.частота ×±0.5%
Разрешение по частоте Аналоговая настройка 0.1% от макс.частоты
Точность цифровой настройки 0.01Гц
Внешний импульс 0.1% от макс.частоты
Увеличение крутящего момента Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную 0.1~12.0%
Кривая Н/Ч (Частотная и вольтовая характеристика) Номинальная частота произвольно задается пользователем в диапазоне 5~650Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 5 видов кривых Н/Ч.
Кривая ускорения и торможения Два режима: прямолинейное ускорение и торможение; ускорение и торможение по S-образной кривой; 15 видов времени ускорения и торможения; единица времени на выбор (0.01сек, 0.1сек, 1сек), макс.время 6000 мин.
Тормозной механизм Динамическое торможение EN600 3-фазный ток, диапазон мощностей 15кВт и ниже со встроенным тормозным устройством - нужно добавить томозной резистор между (+) и РВ. Диапазон 18.5 кВт и выше – добавить тормозной блок между (+) и (-) снаружи; или дополнительный тормозной блок с дополнительным тормозным резистором между (+) и РВ. Для серии EN500 доступно подключение тормозного блока между (+) и (-) снаружи.
Торможение с постоянным током На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~100% от номинального тока, время действия 0~30.0 сек.
Толчковая подача Диапазаон толчковой подачи: 0Гц~врехний предел частоты; время ускорения и торможения 0.1~6000.0 сек для настройки
Многоступенчатая скоростная работа Осуществляется встроенным ПЛК или терминалом управления; до 15 ступеней,каждая ступень скорости с отдельным временем ускорения и торможения; со встроенным ПЛК осуществляется сохранение при сбое питания.
Встроенный ПИД-контроллер Удобно делать систему регулирования с обратной связью
Автоматическое функционирование в режиме энегросбережения Происходит автоматическая оптимизация кривой Н/Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки
Автоматический регулятор напряжения (AVR) При колебании напряжения в электросети происходит автоматическое выравнивание напряжения до постоянного уровня
Автоматическое ограничение тока Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока
Модуляция несущей частоты Модуляция несущей частоты происходит автоматический в соответствии с характеристикой нагрузки
Перезапуск отслеживания скорости Обеспечивает плавный запуск вращающегося двигателя без толчков
Рабочие функции Заданный канал команды запуска Заданная клавиатура, заданный терминал управления, заданная передача данных, могут переключаться различными способами
Заданный канал частоты хода Основной и вспомогательный каналы предназначаются для реализации одного основного и одного тонкого контроля. Задаются цифровой и аналоговый импульсы, передача данных и др., могут переключаться различными методами в любое время
Связывающая функция Канал запуска команды и канал с заданной частотой могут связываться вместе произвольно и переключаться синхронно.
Входные и выходные характеристики Канал цифрового ввода 8-канальный универсальный ввод, макс.частота 1кГц, канал 1 может использоваться как канал ввода импульсов, макс.входная частота 50кГц. Эта функция может быть расширена до 14 каналов.
Канал аналогового ввода Канал 2 предназначен для аналогового входа, для AI1 можно выбрать 4~20мA или 0~10В выход, AI2 – канал дифференциального входа, 4~20мA или -10~10В на выбор, может быть расширен до 4 каналов аналогового входа.
Канал импульсного выхода Импульсный квадратичный выходной сигнал с частотой 0.1~20KГц предназначен для достижения заданной частоты, выходной частоты и других физических величин выходного сигнала.
Канал аналогового выхода Канал 2 предназначен для аналогового выхода сигнала, А01 поддерживает 4~20мA или 0~10В, AO2 поддерживает 4~20мA или 0~10В для достижения заданной частоты, выходной частоты и другого физического выходного сигнала, может быть расширен до 4 каналов аналогового выхода.
Уникальные функции Ограничение быстрого тока Ограничивает ток инвертора до максимального значения и позволяет ему работать более стабильно
Моноимпульсное управление Подходит для рабочего места, где требуется одна кнопка для управления запуском и остановкой инвертора. Одно нажатие для начала работы, цикл повторяется. Очень простая и надежная система управления.
Контроль фиксированной длины Осуществляет контроль фиксированной длины
Управление синхронизацией Функция управления синхронизацией: диапазон времени 0.1мин~ 6500.0мин
Виртуальный терминал 5 групп виртуальных входов и выходов позволяют осуществлять простой логический контроль
Клавиатура Клавиатурное отображение Отображаются такие параметры, как заданная частота, выходная частота, выходное напряжение, выходной ток
Блокировка кнопок Блокирует все или часть кнопок
Функции защиты Защита двигателя от короткого замыкания, защита от обрыва фазы входа и выхода, защита от сверхтока, защита от перенапряжения, защита от понижения напряжения, защита от перегрева, защита от перегрузки, защита от недостаточной нагрузки, защита от релейного замыкания, защита терминала и бесперебойная защита при обрыве питания.

Условия эксплуатации 		Место эксплуатации Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д.
Высота До 1000 метров (свыше 1000 метров требуется уменьшить объем использования, выходной ток понижается приблизительно на 10% от номинального тока на каждые 1000 метров)
Температура окружающей среды -10℃~+40℃ (при темпрературе окружающей среды между 40℃~50℃, необходимо уменьшить объем работы или увеличить теплоотвод)
Влажность окружающей среды Менеее 95%RH, без конденсата
Вибрация Менее 5.9 м/сек²(0.6г)
Температура хранения -40℃~+70℃
Конструкция Класс защиты IP20
Режим охлаждения Принудительное и естественное воздушное охлаждение
Режим установки Настенный монтаж или установка в электро шкафу.
Модели
Входное напряжение Тип инвертора Номинальный выходной ток (A) Адаптируемый двигатель (кВт) Упаковочные размеры (cм) Масса брутто (кг)
1 фаз. 220В EN600-2S0004 2.5 0.4 26*17*22 2.5
EN600-2S0007 4 0.75 26*17*22 2.5
EN600-2S0015 7 1.5 26*17*22 2.5
EN600-2S0022 10 2.2 26*17*22 2.5
EN600-2S0037 15 3.7 30*21*25 4
3 фаз. 380В EN600-4T0007G/0015P 2.3/3.7 0.75/1.5 26*17*22 2.5
EN600-4T0015G/0022P 3.7/5 1.5/2.2 26*17*22 2.5
EN600-4T0022G/0037P 5/8.5 2.2/3.7 26*17*22 2.5
EN600-4T0037G/0055P 8.5 3.7 26*17*22 2.5
EN600-4T0055G/0075P 13/17 5.5/7.5 30*21*25 4
EN600-4T0075G/0110P 17/25 7.5/11 30*21*25 4
EN600-4T0110G/0150P 25/33 11/15 38*26*29 5.5
EN600-4T0150G/0185P 33/39 15/18.5 38*26*29 5.5
EN600-4T0185G/0220P 39/45 18.5/22 49*33.5*29 13.5
EN600-4T0220G/0300P 45/60 22/30 49*33.5*29 13.5
EN600-4T0300G/0370P 60/75 30/37 53*36*32 18.5
EN600-4T0370G/0450P 75/91 37/45 53*36*32 18.5
EN600-4T0450G/0550P 91/112 45/55 62*38.5*36 29.0
EN600-4T0550G/0750P 112/150 55/75 62*38.5*36 29.0

Характеристики
1. Различные режимы управления: векторное управление без датчика скорости, управление с обратной связью, оптимизированное управление напряжением/частотой, поддерживает контроль вектора скорости и вектора момента.

2. Выдающиеся рабочие характеристики: применяется передовой алгоритм векторного управления потоком, обеспечивающий высокую точность работы, быстрый отклик и отличные низкочастотные характеристики, включая колебание ±0.5% от рабочей синхронной скорости при управлении без датчика скорости; колебание ±0.1% при управлении с датчиком скорости и ±1% при управлении напряжением/частотой.

3. Сильные функции: используются различные протоколы, включая CANOpen, CANLink, Profibus, Modubus и безпротокольное управление. ЧРП поддерживает светодиодные панели одиночного/двойного отображения, а также или дистанционные ЖК-панели.

4. Надежная защита: интеллектуальная система безопасности и контроля имеет функции защиты от обрыва фазы на входе, выходе, межфазного короткого замыкания; функции, осуществляющие расширение канала, зажима, реле, аналоговой величины.

Руководоство EN600/EN500 PDF

Характеристики серий EN500 и EN600 PDF
