Описание

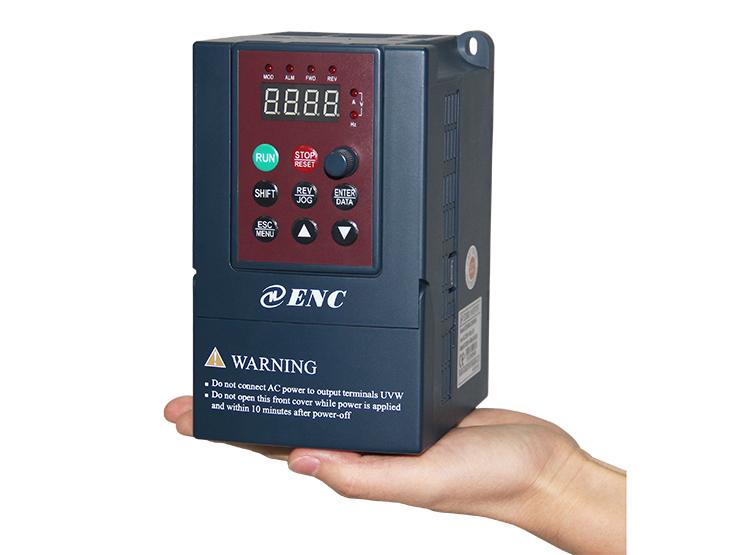

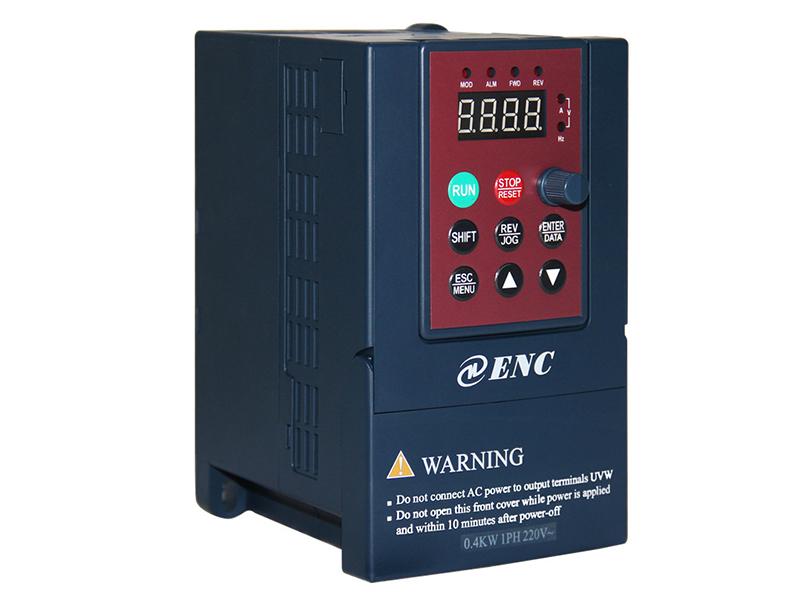

Малогабаритный ЧПР серии EDS800 имеет компактную конструкцию - ширина 8.9 см, высота - 14.85 см, толщина - 11.25 см.

Диапазон мощностей
220В, однофазный: 0.2кВт-1.5кВт
380В, трехфазный: 0.75кВт-1.5кВт

Применение
Малогабаритный ЧРП EDS800 может использоваться в качестве дополнительного устройства оборудования в пищевой промышленности, оборудования протягивания проволоки, оборудования полиграфического производства, промышленных кондиционеров, оборудования текстильной индустрии и систем водоснабжения. Также может использоваться в производственных линиях пластика, химволокон, цветных стальных плиток и керамики.

Технические параметры
Наименование показателя Описание показателя
Входные данные Номинальное напряжение, частота 3- фаз. 380В, 50Гц/60Гц;
1- фаз. 220В, 50Гц/60Гц
Допустимое отклонение напряжения 3-фаз. напряжение: 320В~460В;
1- фаз. напряжение: 200В~260В
Выходные данные Напряжение Класс 380В: 0~380В;
Класс 220В: 0~220В
Частота 0Гц-400Гц
Допустимая перегрузка 150% от номинального тока за 1 минуту;
200% от номинального тока за 0,5 сек；
Характеристики управления Режим управления Оптимальное векторно-пространственное управление SVPWM, векторное управление Н/Ч
Диапазон регулировки скорости 1:100
Пусковой крутящий момент 100% от номинального крутящего момента на низкой частоте
Колебание скорости ≤±0.5% от номинальной синхронной частоты вращения
Точность частоты Цифровая настройка: макс.частота ×±0.01%;
Аналоговая настройка: макс.частота ×±0.5%
Разрешение по частоте Аналоговая настройка 0.1%от макс.частоты
Цифровая настройка 0.01Гц
Внешний импульс 0.5% от макс.частоты
Увеличение крутящего момента Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную 0.1%~20.0%
Кривая Н/Ч (Частотная и вольтовая характеристика) Номинальная частота произвольно задается пользователем в диапазоне 5~400 Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 4 вида кривых Н/Ч.
Кривая ускорения и торможения Два режима: прямолинейное ускорение и замедление; ускорение и замедление по S-образной кривой; 7 видов времени ускорения и замедления, единица времени (0.01 сек, 0.1 сек, 1 сек) на выбор, макс. время 6000 минут.
Тормозной механизм Динамическое торможение Внешнее тормозное сопротивление
Торможение с постоянным током На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~15% от номинального тока, время действия 0~20.0 сек.
Толчковая подача Диапазон толчковой частоты: От 0.50 до 50.00 Гц; задается ускорение и замедление толчковой подачи от 0,1 до 60,0 секунд.
Многоступенчатая скоростная работа Реализуется внутренним ПЛК или управляющим терминалом
Встроенный ПИД-контроллер Be convenient to make closed-loop system
Автоматическое функционирование в режиме энегросбережения Происходит автоматическая оптимизация кривой Н / Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки.
Автоматический регулятор напряжения (AVR) При колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня.
Автоматическое ограничение тока Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока.
Рабочие функции Заданный канал команды запуска Заданная клавиатура, заданный терминал управления, заданный последовательный порт
Заданный канал частоты хода Цифровое обеспечение, аналоговое обеспечение, импульсное обеспечение, обеспечение последовательного порта, комбинированное обеспечение, могут переключаться в любое время в зависимости от метода
Канал импульсного выхода Импульсный сигнал с прямоугольной формой волны 0 ~ 20 кГц, может задавать физические параметры, такие как частота, частота выхода и т.д.
Канал аналогового выхода 1 канал предназначен для аналогового сигнала, канал AO может иметь характеристики в диапазоне 4~20 мA или 0~10 В; Аналоговый сигнал через инвертор может задавать физические параметры, такие как частота, частота выхода и т.д.
Клавиатура Светодиодный дисплей Может отображать частоту настройки, выходную частоту, выходное напряжение, выходной ток и т. д. Всего 14 видов параметров
Блокировка кнопок Блокирует все или часть кнопок (нет блокировки для аналогового потенциометра).
Функции защиты Защита от сверхтока, защита от перенапряжения, защита от недостатка напряжения, защита от перегрева, защита от перегрузки, защита при потере фазы (дополнительно) и т. д.
Дополнительные детели Тормозной узел, пульт дистанционного управления, соединительный кабель для пульта дистанционного управления и т. д.
Условия эксплуатации Место эксплуатации Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д.
Высота Ниже1000 м
Температура окружающей среды 10℃~+40℃ (при температуре окружающей среды между 40 ℃ ~ 50 ℃, необходимо уменьшить объем работы или увеличить теплоотвод)
Влажность окружающей среды Менее 95%RH, без конденсации.
Вибрация Менее чем 5.9 м/сек² (0.6 гр.)
Температура хранения -40ºC~+70ºC
Характеристики Класс защиты IP20
Режим охлаждения Вентилятор с автоматическим контролем температуры
Монтаж Настенный монтаж
Модели
Входное напряжение Тип инвертора Номинальный выходной ток (A) Адаптируемый двигатель (кВт) Упаковочные размеры (cм) Масса брутто (кг)
1 фаз. 220В EDS800-2S0002 1.6 0.2 17*19*18 1.5
EDS800-2S0004 3 0.4 17*19*18 1.5
EDS800-2S0007 4.7 0.75 17*19*18 1.5
EDS800-2S0015 7.5 1.5 17*19*18 1.5
3 фаз. 380В EDS800-4T0007 2.3 0.75 17*19*18 1.5
EDS800-4T0015 3.7 1.5 17*19*18 1.5

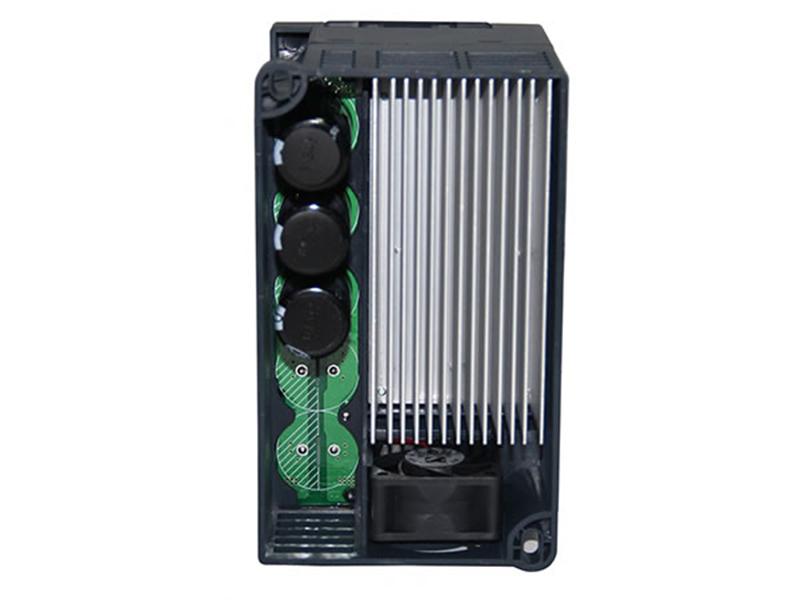

Характеристики
1. Компактная конструкция, удобный монтаж.

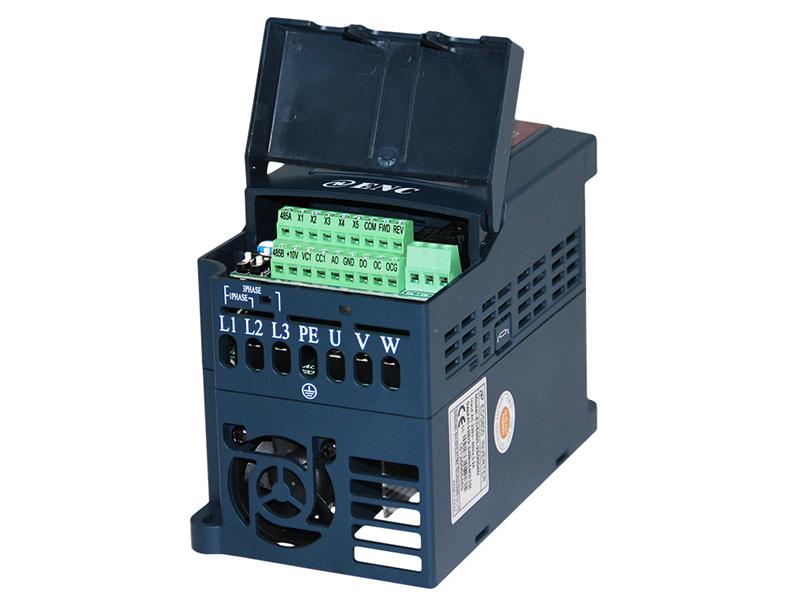

2. Ориентированный на пользователя дизайн, прочное и удобное соединение электропроводов, потеницоментр клавиатуры с регулируемой скорость.
3. ЧРП использует контроль Н/Ч открытого контура (SVPWM)
4. Поддерживает несколько частот хода и отправку команд на любой заданный канал, выходной зажим разъединительного реле, можно присоединять контакт 220В AC/0.5A или нагрузку в режиме постоянного тока.
5. Имеет функцию качания для использования в текстильной промышленности, оснащен простым ПЛК, потенциоментром клавиатуры с регулируемой скоростью.
6. Имеет встроенные таймер и счетчик
7. Имеет встроенный ПИД-контроллер для управления замкнутым контуром.
8. Функция автоматического регулирования напряжения: при колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня.
9. Диапазон пробной эксплуатации - 1:100.
