Малогабаритный ЧРП с векторным управлением EN630

  • Малогабаритный ЧРП с векторным управлением EN630
  • Малогабаритный ЧРП с векторным управлением EN630

Описание
Малогабаритный ЧРП с векторным управлением серии EN630 использует аппаратную платформу 32 бит DSP (цифровой сигнальный процессор), имеет встроенную карту датчика скорости, реализует векторное управление замкнутого цикла с датчиком путем направления кодирующего устройства к терминалам. Для ЧРП используется передовой алгоритм для поддержания управления вектором скорости и управления вектором момента. Точность управления высокая, быстрое срабатывание, отличные низкочастотные характеристики, умное комплексное обнаружение ошибок и функция защиты. Клавиатура частотного-регулируемого привода поддерживает регулирование скорости цифрового потенциометра и функцию копирования.

Диапазон мощностей
220В, однофазный: 0.4КВТ-1.5КВТ
380В, трехфазный: 0.75КВТ-1.5КВТ

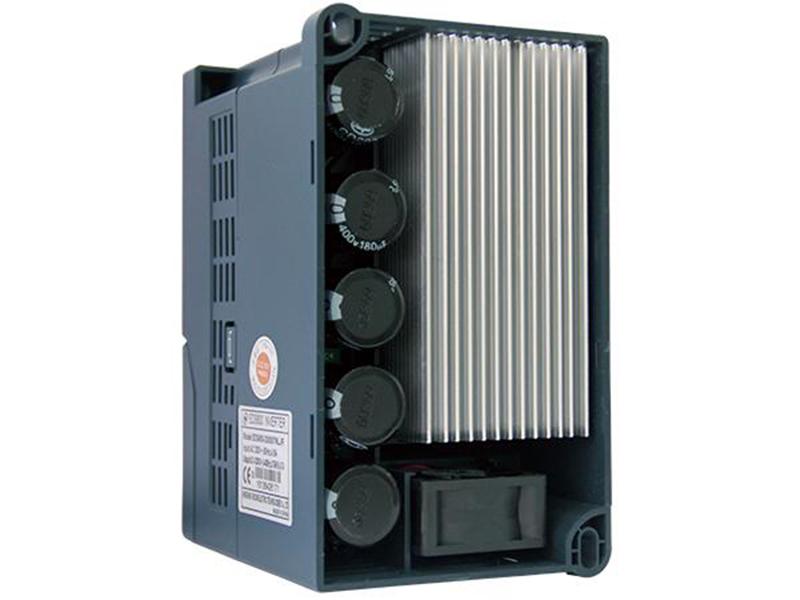

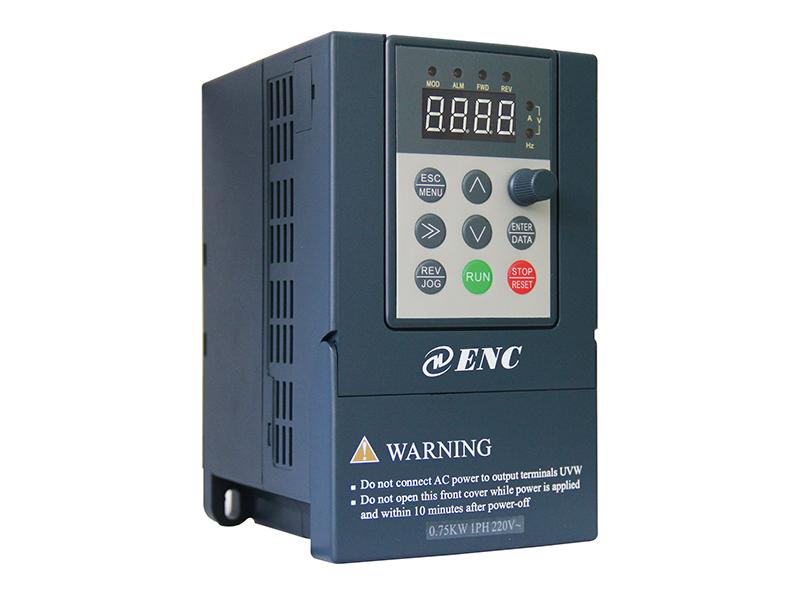

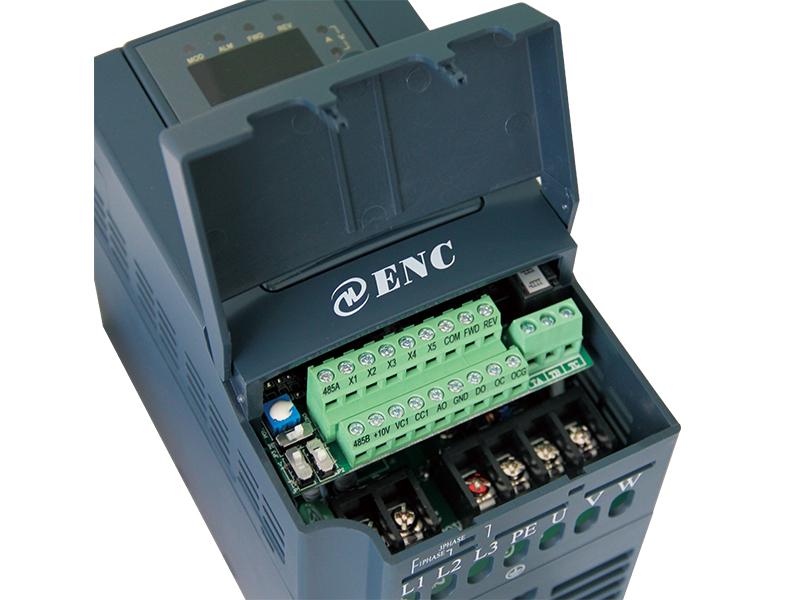

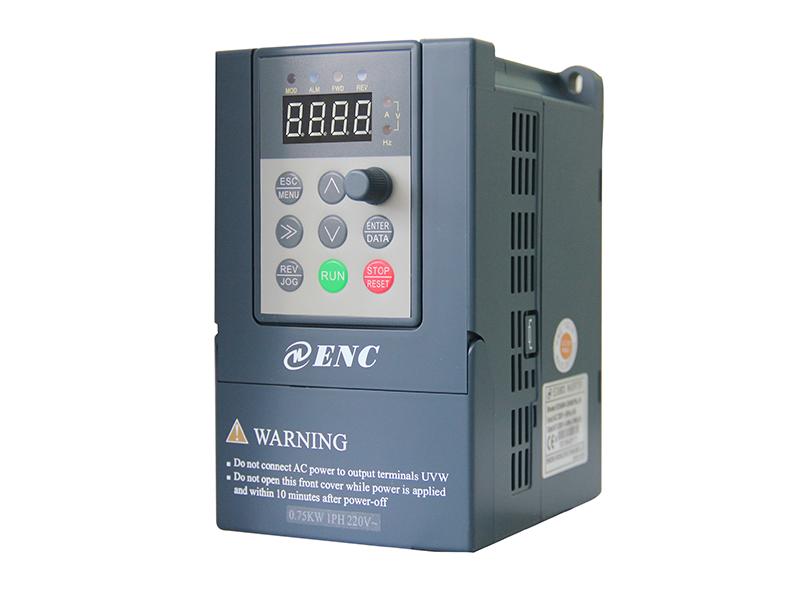

Детальные изображения

Применение
Малогабаритный ЧРП с векторным управлением серии EN630 широко используется в сфере обработки пищевых продуктов, машиностроении, цементной обработки, обработки цветных металлов, для проволочно-волочильного станка, печатной машины, текстильного оборудования, керамической и лечебной аппаратуры, а также в других промышленных сферах.

Технические характеристики
Наименование показателя

Описание показателя
Входные данные Номинальное напряжение, частота Класс 1-фазный ток 220 В: 1-фазный ток 220 В, 50 Гц/60 Гц; класс 3-фазный ток 380 В: 3-фазный ток 380 В, 50 Гц/60 Гц
Допустимое отклонение напряжения Класс 1- фазный ток 220 В: 200~260 В;
класс 3-фазный ток 380 В: 320~460 В
Выходные данные Напряжение 0 ~ 380В
Частота 0 ~ 600Гц
Допустимая перегрузка 150% от номинального тока в течение 1 минуты
Характеристики управления Режим управления векторное управление, векторное управление с датчиком обратной связи, управление частотой/напряжением с разомкнутной петлей ОС, регулирование крутящего момента, регулирование крутящего момента с датчиком
Точность управления скоростью ±0.5% от номинальной синхронной частоты вращения (векторное управление без датчика скорости);
±0.1% от номинальной синхронной частоты вращения (векторное управление с датчиком скорости);
±1% от номинальной синхронной частоты вращения (управление частотой/напряжением)
Диапазон регулировки скорости 1: 2000 (векторное управление с датчиком скорости) ;
1: 100 (векторное управление);
1: 50 (управление частотой/напряжением);
Пусковой крутящий момент 1.0Гц: 150% номинального крутящего момента (управление частотой/ напряжением);
0.5Гц: 150% номинального крутящего момента(векторное управление);
0Гц: 180% номинального крутящего момента(векторное управление с датчиком скорости);
Колебание скорости ±0.3% от номинальной синхронной частоты вращения(векторное управление);
±0.1% от номинальной синхронной частоты вращения (векторное управление с датчиком скорости);
Точность регулирования крутящего момента ±10% от номинальной синхронной частоты вращения (векторное управление, регулирование крутящего момента);
±5% от номинальной синхронной частоты вращения (векторное управление с датчиком скорости, регулирование крутящего момента с датчиком скорости).
Реакция крутящего момента ≤20мс (векторное управление);
≤10мс (векторное управление с датчиком скорости);
Точность частоты Цифровая настройка: макс.частота ×±0.01%;
Аналоговая настройка: макс.частота ×±0.5%
Разрешение по частоте Аналоговая настройка 0.1% от макс.частоты
Точность цифровой настройки 0.01Гц
Внешний импульс 0.1% от макс.частоты
Увеличение крутящего момента Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную 0.1~12.0%
Кривая Н/Ч (Частотная и вольтовая характеристика) Номинальная частота произвольно задается пользователем в диапазоне 5~650Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 5 видов кривых Н/Ч.
Кривая ускорения и торможения Два режима: прямолинейное ускорение и торможение; ускорение и торможение по S-образной кривой; 15 видов времени ускорения и торможения; единица времени на выбор (0.01сек, 0.1сек, 1сек), макс.время 1000 мин.
Тормозной механизм Динамическое торможение встроенная тормозная установка, прикрепленный между (+) и РВ тормозной резистр
Торможение с постоянным током На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~100% от номинального тока, время действия 0~30.0 сек.
Модели
Входное напряжение Тип инвертора Номинальный выходной ток (A) Адаптируемый двигатель (кВт) Упаковочные размеры (cм) Масса брутто (кг)
1 фаз., 220В EN630-2S0004 2.5 0.4 19*12.5*16 1.5
EN630-2S0007 4 0.75 19*12.5*16 1.5
EN630-2S0015 7 1.5 19*12.5*16 1.5
3 фаз., 380В EN630-4T0007 2.3 0.75 19*12.5*16 1.5
EN630-4T0015 3.7 1.5 19*12.5*16 1.5

Характеристики
1. Кривые Н/Ч частотно-регулируемого электропривода могут быть выполнены на заказ.
2. Функция копирования клавиатуры
3. Обнаружение обрывов кодирующего устройства (энкодера) и манометра
4. Встроенный ПИД-контроллер
5. Конфигурация многоканальной частоты
6. Программирумые входные и выходные терминалы
7. Конфигурация скачкообразной частоты для подавления механического резонанса
8. Безостановочное функционирование даже во время моментальных сбоев электропитания.
9. Автоматическое регулирование напряжения
10. Функция умного обнаружения и защиты, включая защиту от перегрузки, недостаточной нагрузки.
11. Перезапуск отслеживания скорости
12. Встроенная карта PG (датчика скорости).

Руководство к EN630 PDF
