Описание
Частотно-регулируемый привод серии EDS1000 имеет множество функции – автоматическое регулирование напряжения, ограничение тока, регулирование скорости потенциометром с клавиатурным управлением, перезапуск отслеживания скорости, функция качания (для текстильной промышленности), блокирование клавиатуры, поддержание постоянного напряжения (для систем водоснабжения), функция управления одним устройством двух и функция управления одним устройством четырех (для водообеспечения). Также имеет несколькой функций защиты – защита от потери фазы входного сигнала, потери фазы выходного сигнала, перенапряжения или недостаточного напряжения, сверхтока и перегрузки.

Диапазон мощностей
220В, однофазный: 0.4кВт-3.7кВт
220В, трехфазный: 0.75кВт-7.5кВт
380В, трехфазный: 0.75кВт-55кВт
690В, трехфазный: 11кВт-200кВт

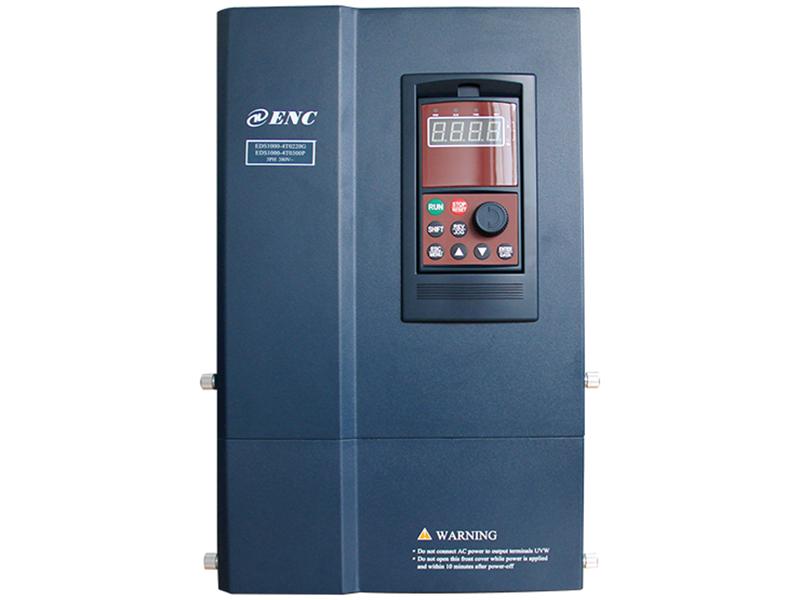

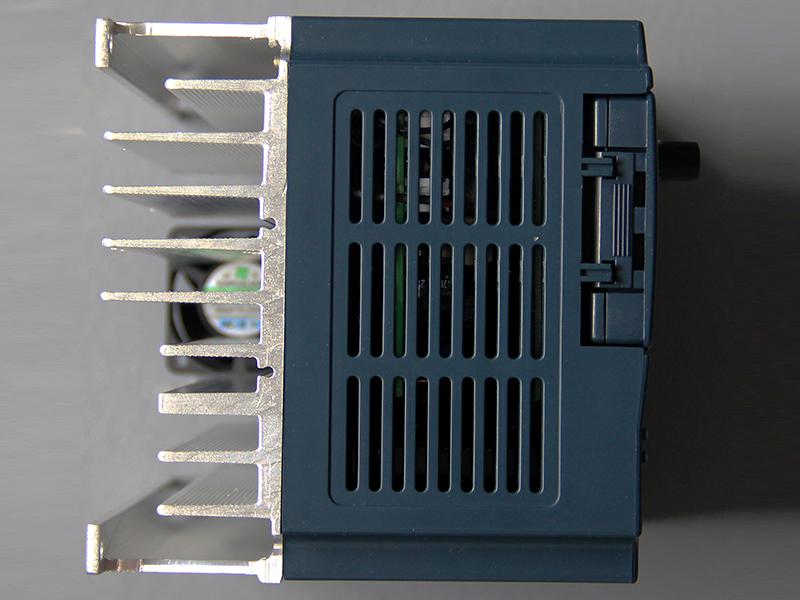

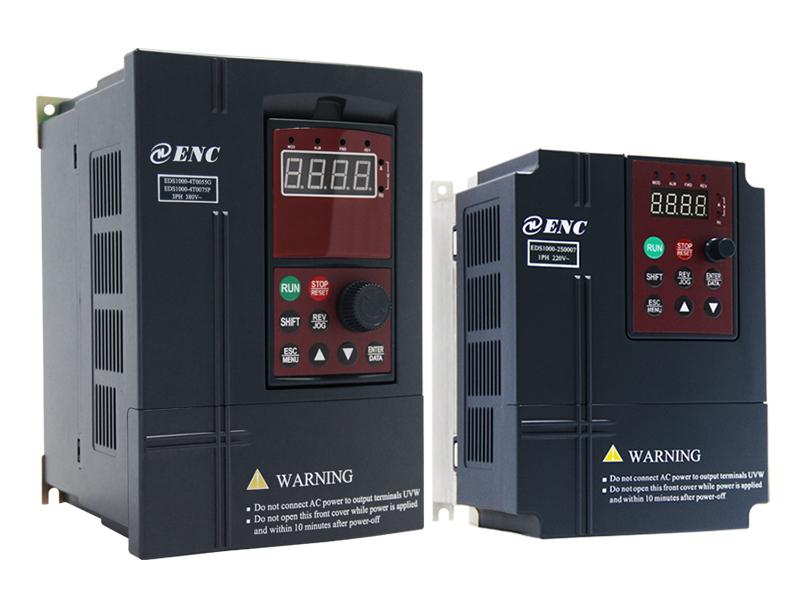

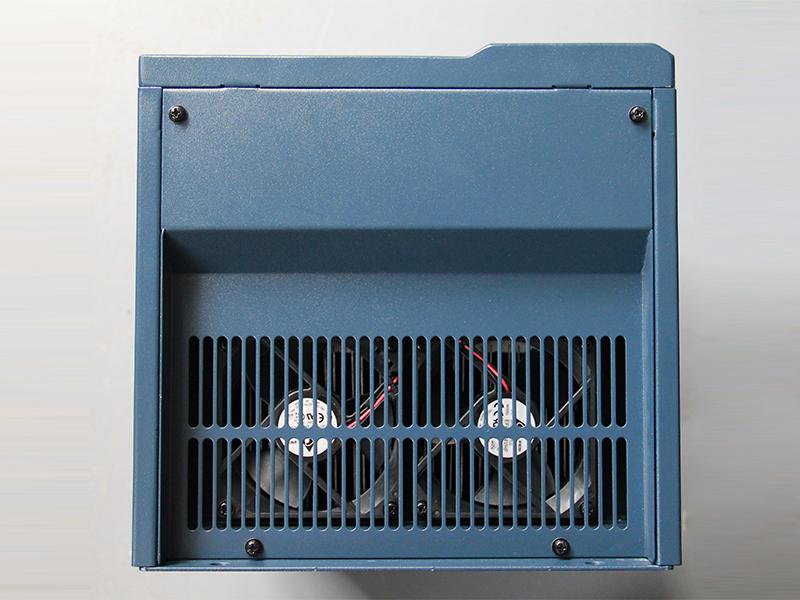

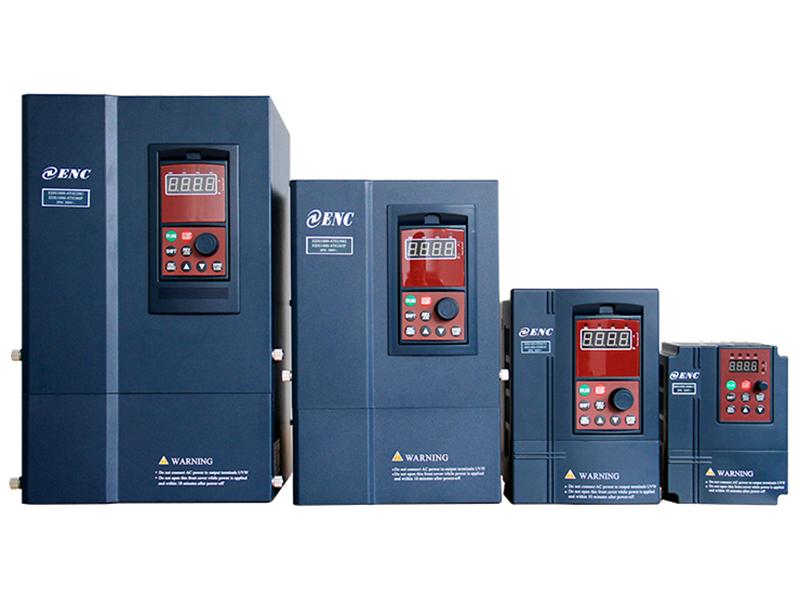

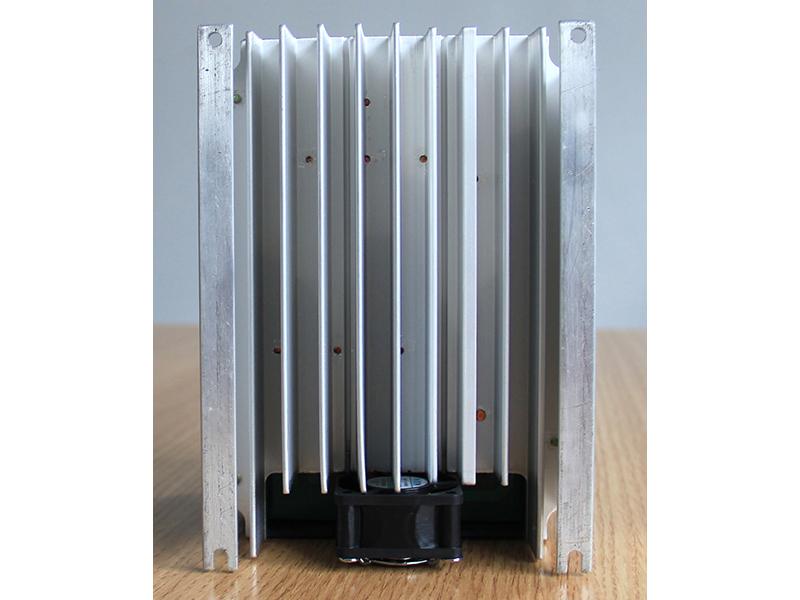

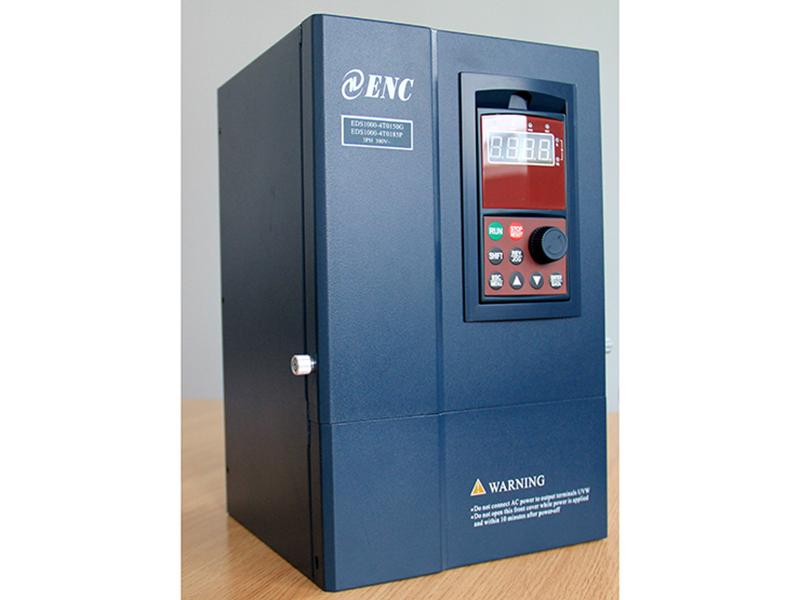

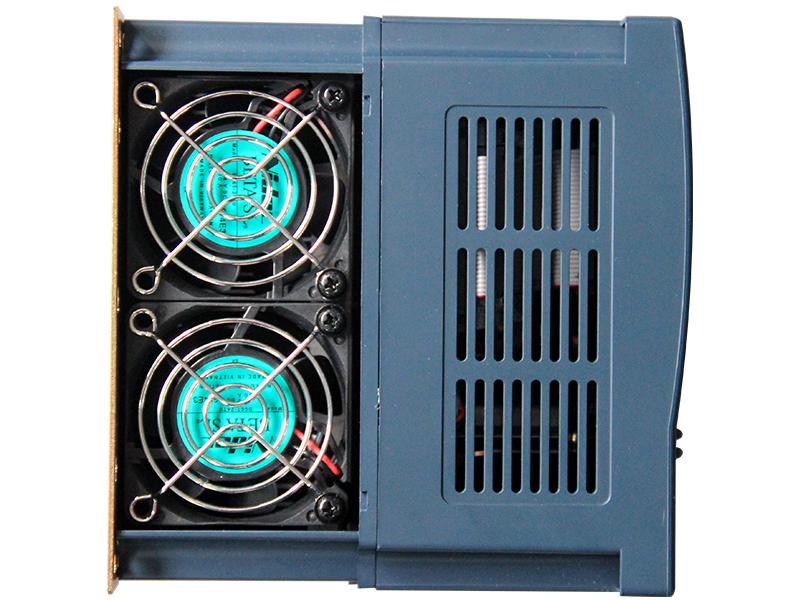

Детальные изображения

Применение
Частотно-регулируемые приводы серии EDS1000 в основном используются совместно с деревообрабатывающими станками, станками с ЧПУ для обработки камня, горно-механическим оборудованием, печатными машинами, упаковочными машинами, пищевой техникой, текстильными станками, промышленными кондиционерами и вентиляторами

Технические параметры
Наименование показателя Описание показателя
Входные данные Номинальное напряжение, частота Класс 1-фазный, 220В, 1 фаз. 220В ,50Гц/60Гц;
Класс 3-фазный 220В, 3 фаз. 220В ,50Гц/60Гц;
Класс 3-фазный380В , 3 фаз. 380В ,50Гц/60Гц;
Класс 3-фазный690В, 3 фаз. 690В ,50Гц/60Гц.
Допустимое отклонение напряжения Класс 1 фаз. 220В: 200В~260В;
Класс 3 фаз. 220В: 200В~260В;
Класс 3 фаз. 380В: 320В~460В;
Класс 3 фаз. 690В: 586В~760В;
Выходные данные Напряжение Класс 220В: 0~220В;
Класс 380В: 0~380В;
Класс 690В: 0~690В;
Частота 0Гц-400Гц
Допустимая перегрузка Тип G:150% от номинального тока за 1 минуту, 200% от номинального тока за 0,5 сек;
Тип P:120% от номинального тока за 1 минуту;
Характеристики управления Режим управления Speed sensorless slip vector control, open loop V/F control
Диапазон регулировки скорости 1: 100
Пусковой крутящий момент 150% от номинального крутящего момента на частоте равной 1 Гц
Точность регулирования крутящего момента ≤±0.5% от номинальной синхронной частоты вращения
Точность частоты Цифровая настройка: макс. частота × ±0.01%; Аналоговая настройка: макс. частота × ±0.5%
Разрешение по частоте Аналоговая настройка 0.1% от макс. частоты
Цифровая настройка Точность: < 100Гц 0.01Гц;
≥100Гц: 0.1Гц
Внешний импульс 0.5% от макс. частоты
Увеличение крутящего момента Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента 0.1~12.0%
Кривая Н/Ч (Частотная и вольтовая характеристика) Номинальная частота произвольно задается пользователем в диапазоне 5~400 Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 5 видов кривой Н/Ч
Кривая ускорения и торможения Два режима: прямолинейное ускорение и замедление; ускорение и замедление по S-образной кривой; 7 видов времени ускорения и замедления, единица времени на выбор, макс. время 6000 минут.
Тормозной механизм Динамическое торможение Внутреннее или внешнее сопротивление тормоза. Класс напряжения 690 В не имеет встроенного тормозного блока.
Торможение с постоянным током На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~15% от номинального тока, время действия 0~20.0 сек.
Толчковая подача Диапазон толчковой частоты: От 0.50 Гц до 50.00 Гц; время ускорение и замедление толчковой подачи регулируется в диапозоне от 0,1 до 60,0 секунд.
Многоступенчатая скоростная работа Реализуется внутренним ПЛК или управляющим терминалом
Встроенный ПИД-контроллер Удобен для создания замкнутой системы управления.
Автоматическое энергосбережение Происходит автоматическая оптимизация кривой Н/Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки.
Автоматический регулятор напряжения (AVR) При колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня.
Автоматическое ограничение тока Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока.
Рабочие функции Заданный канал команды запуска Заданная клавиатура, заданный терминал управления, заданный последовательный порт.
Заданный канал частоты хода Цифровое обеспечение, аналоговое обеспечение, импульсное обеспечение, обеспечение последовательного порта, комбинированное обеспечение, могут переключаться в любое время в зависимости от используемого метода
Канал импульсного выхода Импульсный выходной сигнал с прямоугольной формой волны с частотой 0 ~ 20 кГц, может реализовать инициализацию физических параметров, таких как частота настройки, выходная частота и т. д.
Канал аналогового выхода 2 канала аналогового выходного сигнала, канал AO1 имеет характеристики в диапазоне 4 ~ 20 мА или 0 ~ 10 В, а канал AO2 - 0 ~ 10В; Через них инвертор может реализовать инизиализацию физических параметров, таких как частота настройки, выходная частота и т. д.
Клавиатура Светодиодный дисплей Может отображать частоту настройки, выходную частоту, выходное напряжение, выходной ток и т. д.
Блокировка кнопок Блокирует все или часть кнопок. (аналоговый потенциомерт не может быть заблокирован)
Функции защиты Защита от перегрузки по току, защита от перенапряжения, защита от недостатка напряжения, защита от перегрева, защита от перегрузки и т. д.
Дополнительные детали Тормозной узел, пульт дистанционного управления, соединительный кабель для пульта дистанционного управления и т. д.
Условия эксплуатации Место эксплуатации Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д.
Высота До 1000 метров над уровнем моря. (свыше 1000 метров требуется уменьшить нагрузку).
Температура окружающей среды -10℃~+40℃ (при температуре окружающей среды между 40 ℃ ~ 50 ℃, необходимо уменьшить объем работы или увеличить теплоотвод)
Влажность окружающей среды Менее чем 95%，без конденсации.
Вибрация Менее чем 5.9 м/сек² (0.6 гр.)
Температура хранения -40ºC~+70ºC
Конструкция Класс защиты IP20
Режим охлаждения Вентилятор с автоматическим контролем температуры
Монтаж Настенное крепление
Модели
Входное напряжение Тип инвертора Номинальный выходной ток (A) Адаптируемый двигатель (кВт) Упаковочные размеры (cм) Масса брутто (кг)
3 фаз. 220В EDS1000-2T0007 4 0.75 24*20*19 2.5
EDS1000-2T0015 7 1.5 24*20*19 2.5
EDS1000-2T0022 10 2.2 24*20*19 2.5
EDS1000-2T0037 15 3.7 33*25*24 4.5
EDS1000-2T0055 24 5.5 37*28*25.5 7
EDS1000-2T0075 32 7.5 37*28*25.5 7
1 фаз. 220В EDS1000-2S0004 3 0.4 24*20*19 2.5
EDS1000-2S0007 4.7 0.75 24*20*19 2.5
EDS1000-2S0015 7.5 1.5 24*20*19 2.5
EDS1000-2S0022 10 2.2 24*20*19 2.5
EDS1000-2S0037 15 3.7 33*24*25 5
3 фаз. 380В EDS1000-4T0007G/0015P 2.3/3.7 0.75/1.5 24*20*19 2.5
EDS1000-4T0015G/0022P 3.7/5 1.5/2.2 24*20*19 2.5
EDS1000-4T0022G/0037P 5/8.5 2.2/3.7 24*20*19 2.5
EDS1000-4T0037G/0055P 8.5 3.7 33*24*25 5
EDS1000-4T0055G/0075P 13/17 5.5/7.5 33*24*25 5
EDS1000-4T0075G/0110P 17/25 7.5/11 37*28*25.5 7
EDS1000-4T0110G/0150P 25/33 11/15 37*28*25.5 7
EDS1000-4T0150G/0185P 33/39 15/18.5 43*32*31 11
EDS1000-4T0185G/0220P 39/45 18.5/22 51*36*36 18
EDS1000-4T0220G/0300P 45/60 22/30 51*36*36 18
EDS1000-4T0300G/0370P 60/75 30/37 59*38.5*36 24
EDS1000-4T0370G/0450P 75/91 37/45 59*38.5*36 24
EDS1000-4T0450G/0550P 91/112 45/55 63*40*45.5 34
EDS1000-4T0550G/0750P 112/150 55/75 63*40*45.5 34
3 фаз. 690В EDS1000-7T0110G/0150P 15/18 11/15 64.5*34*34 35
EDS1000-7T0150G/0185P 18/22 15/18.5 64.5*34*34 35
EDS1000-7T0185G/0220P 22/28 18.5/22 77.5*54.5*52.5 52
EDS1000-7T0220G/0300P 28/35 22/30 77.5*54.5*52.5 52
EDS1000-7T0300G/0370P 35/45 30/37 77.5*54.5*52.5 52
EDS1000-7T0370G/0450P 45/52 37/45 77.5*54.5*52.5 52
EDS1000-7T0450G/0550P 52/63 45/55 62*62*87.5 96
EDS1000-7T0550G/0750P 63/86 55/75 62*62*87.5 96
EDS1000-7T0750G/0900P 86/98 75/90 71*60*95 130
EDS1000-7T0900G/1100P 98/121 90/110 71*60*95 130
EDS1000-7T1100G/1320P 121/150 110/132 71*60*95 130
EDS1000-7T1320G/1600P 150/175 132/160 71*60*95 130
EDS1000-7T1600G/2000P 175/215 160/200 83*140*65 195
EDS1000-7T2000G/2200P 215/235 200/220 83*140*65 195

Характеристики
1.Выдающаяся концепция конструкции: применяется оптимизированный контроль вектора напряжения PWM; стабильное номинальный крутящий момент - 1Гц 150%; функции автоматической стабилизации напряжения и автоматического ограничения тока; встроенный ПИД-контроллер делает систему еще более прочной.

2. Практичное функциональное проектирование: Функция поддержания постоянного напряжения для систем водоснабжения для осуществления ровной подачи к 4 насосам. Имеет 16-ступенчатое скоростное регулирование и встроенную функцию ПЛК, оснащен функцией качания (для текстильной промышленности) и импульсным входным/выходным интерфейсом, поддерживает протокол передачи данных MODBUS или любой другой, заданный пользователем.

3. Проверен временем: ЧРП серии ES1000 используется и проверяется нашими клиентами на протяжении свыше 10 лет и получает высокие оценки. Более того, ЧПР постоянно обновляется и улучшается, основываясь на опыте пользователей, таким образом оставаясь на одном уровне с передовыми техниками.
