Частотно-регулируемый электропривод EDS-A200 для однофазного двигателя

  • Частотно-регулируемый электропривод EDS-A200 для однофазного двигателя
  • Частотно-регулируемый электропривод EDS-A200 для однофазного двигателя
  • Частотно-регулируемый электропривод EDS-A200 для однофазного двигателя

Описание
Частотно-регулируемый привод для однофазного двигателя использует передовую технологию контроля вектора для увеличения крутящего момента однофазного электродвигателя и осуществления последовательного бесступенчатого регулирования скорости. Благодаря установке ЧПР, эффективность однофазного электродвигателя повышается на 20%-50%.

Диапазон мощностей
220В, однофазный: 0.2кВт-3.7кВт

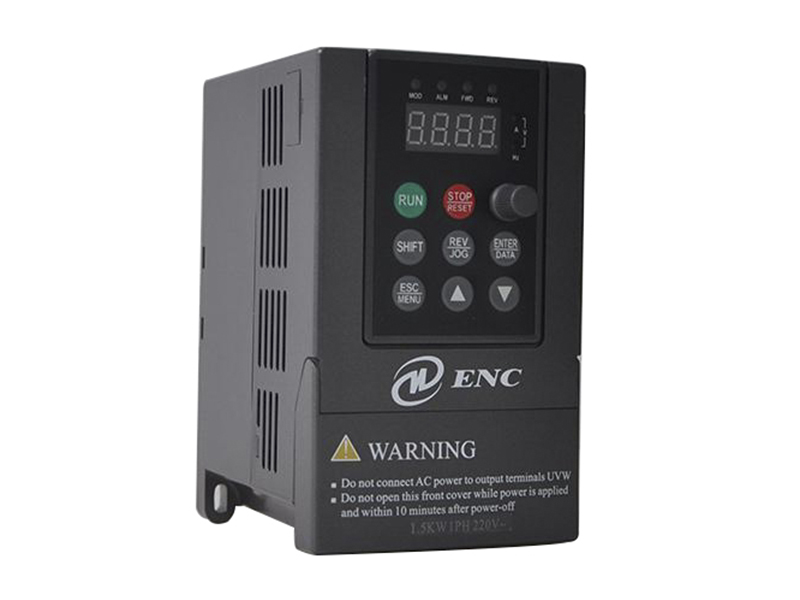

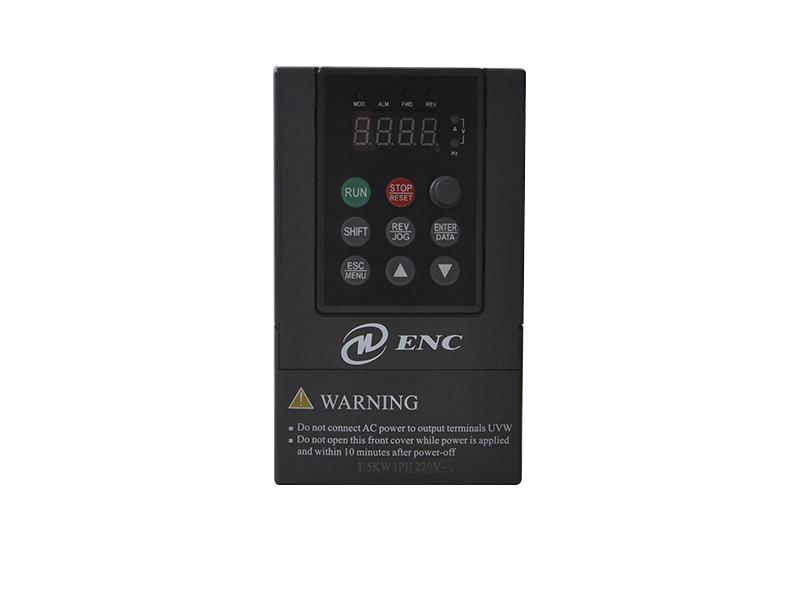

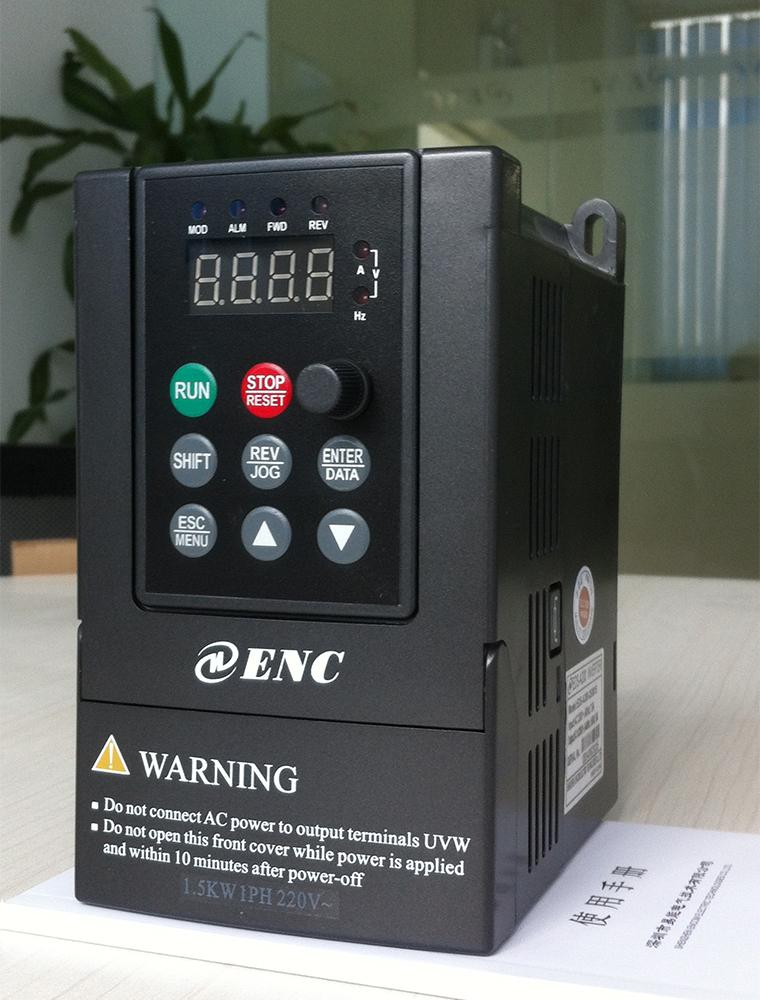

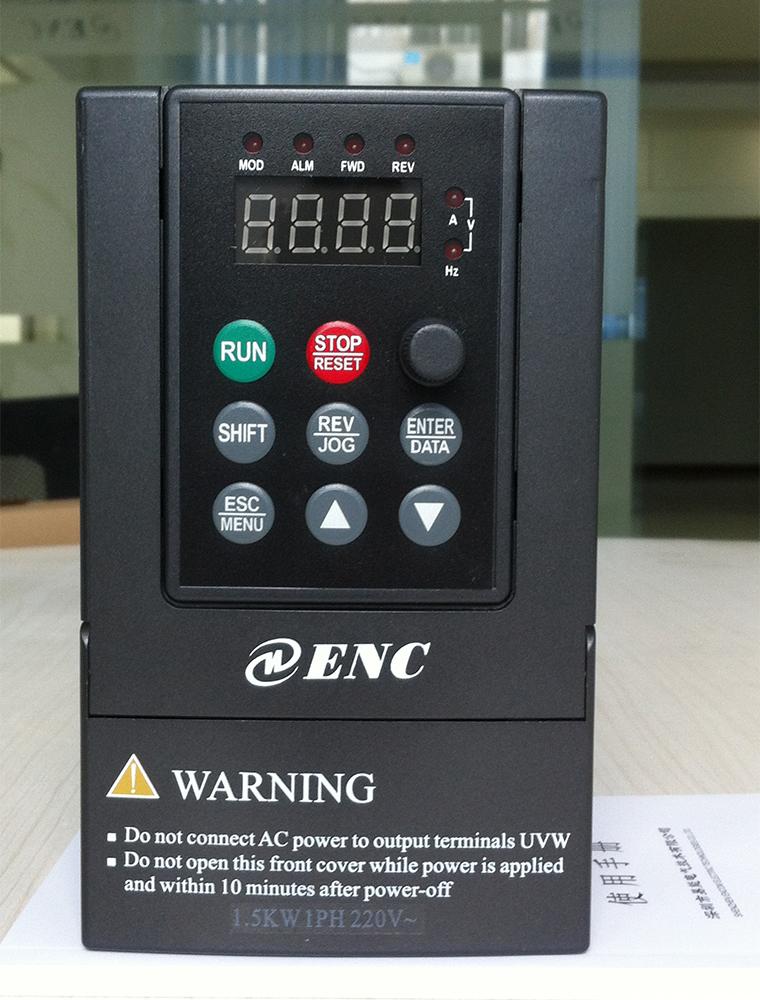

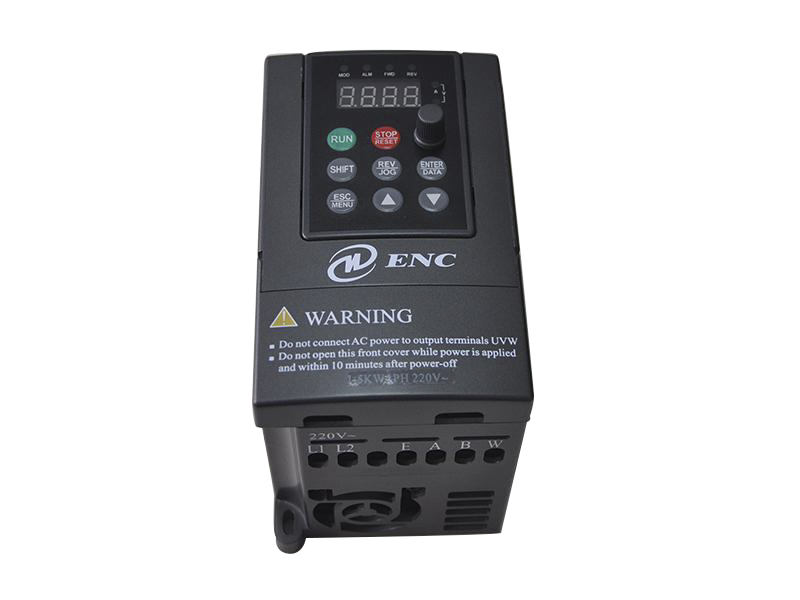

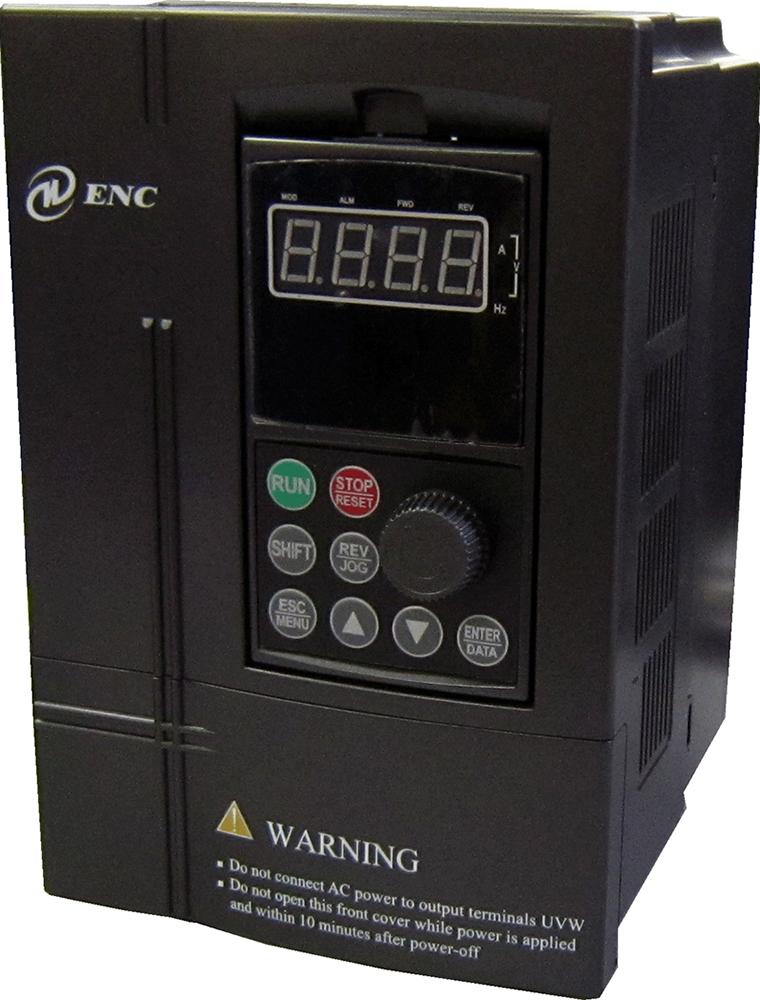

Детальные изображения

Применение
Частотно-регулируемый электропривод EDS-A200 может использоваться для частотного регулирования и контроля в однофазных маломощных электродвигателях. ЧПР в основном используется для нагрузки вентиляторов и водяных насосов.

Технические характеристики
Наименование показателя Описание показателя
Входные данные Номинальное напряжение, частота 1-фаз., 220В, 50Гц/60Гц
Допустимое отклонение напряжения 1-фаз. напряжение: 200В~260В
Выходные данные Напряжение Класс 220В: 0~220В(не больше, чем входное напряжение)
Частота 0Гц-400Гц
Допустимая перегрузка 150% от номинального тока в течение 1 минуты, 200% от номинального тока в течение 0,5 сек;
Характеристики управления Режим управления SVPWM-управление пространственным вектором напряжения, управление Н/Ч с разомкнутым контуром
Диапазон регулировки скорости 1:100
Пусковой крутящий момент 100% от номинального крутящего момента при низкой частоте
Колебание скорости ≤±0.5% от номинальной синхронной скорости
Точность частоты Цифровая настройка: макс.частота ×±0.01%;
Аналоговая настройка: макс.частота ×±0.5%
Разрешение по частоте Аналоговая настройка 0.1% от макс. частоты -+96
Цифровая настройка 0.01Гц
Внешний импульс 0.5% от макс. частоты
Увеличение крутящего момента Автоматическое увеличение крутящего момента; ручное увеличение крутящего момента 0.1~12.0%
Кривая Н/Ч (Частотная и вольтовая характеристика) Номинальная частота произвольно задается пользователем в диапазоне 5~400Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 4 видов кривых Н/Ч.
Кривая ускорения и торможения Два режима: прямолинейное ускорение и замедление; ускорение и замедление по S-образной кривой; 7 видов времени ускорения и замедления, единица времени на выбор, макс. время 6000 минут.
Тормозной механизм Динамическое торможение Внешнее тормозное сопротивление.
Торможение постоянным током Запуск, остановка - на выбор, частота действия 0~15 Гц, ток действия 0~15% от номинального тока, время действия 0~20.0 сек.
Толчковая подача Диапазон толчковой частоты: От 0.50 Гц до 50.00 Гц; время ускорение и замедление толчковой подачи регулируется в диапозоне от 0,1 до 60,0 секунд.
Многоступенчатая скоростная работа Реализуется внутренним ПЛК или управляющим терминалом
Встроенный ПИД-контроллер Удобен для создания замкнутой системы управления.
Автоматическое функционирование в режиме энегросбережения Происходит автоматическая оптимизация кривой Н/Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки.
Автоматический регулятор напряжения (AVR) При колебании напряжения в электросети происходит автоматическое выравнивание выходного напряжения до постоянного уровня.
Автоматическое ограничение тока Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока.
Рабочие функции Заданный канал команды запуска Заданная клавиатура, заданный терминал управления, заданный последовательный порт
Заданный канал частоты хода Цифровое обеспечение, аналоговое обеспечение, импульсное обеспечение, обеспечение последовательного порта, комбинированное обеспечение, могут переключаться в любое время в зависимости от используемого метода.
Канал импульсного выхода Импульсный выходной сигнал с прямоугольной формой волны с частотой 0 ~ 20 кГц, может реализовать инициализацию физических параметров, таких как частота настройки, выходная частота и т. д.
Канал аналогового выхода 1 канал предназначен для аналогового выходного сигнала, канал AO1 имеет характеристики в диапазоне 4 ~ 20 мА или 0 ~ 10 В; Через него инвертор может реализовать инизиализацию физических параметров, таких как частота настройки, выходная частота и т. д.
Клавиатура Светодиодный дисплей Может отображать частоту настройки, выходную частоту, выходное напряжение, выходной ток и т. д. Всего 14 видов параметров.
Блокировка кнопок Блокирует все или часть кнопок. (аналоговый потенциомерт не может быть заблокирован)
Функции защиты Защита от сверхтока, защита от перенапряжения, защита от недостатка напряжения, защита от перегрева, защита от перегрузки и т. д.
Дополнительные детали Тормозной узел, пульт дистанционного управления, соединительный кабель для пульта дистанционного управления и т. д.
Условия эксплуатации Место эксплуатации Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д.
Высота Ниже 1000м
Температура окружающей среды -10℃~+40℃ (при температуре окружающей среды между 40 ℃ ~ 50 ℃, необходимо уменьшить объем работы или увеличить теплоотвод)
Влажность окружающей среды Менее 95%RH, без конденсации.
Вибрация Менее чем 5.9 м/сек² (0.6 гр.)
Температура хранения -40ºC~+70ºC
Конструкция Класс защиты IP20
Режим охлаждения Вентилятор с автоматическим контролем температуры
Монтаж Настенный монтаж
Модели
Входное напряжение Тип инвертора Номинальный выходной ток (A) Адаптируемый двигатель (кВт) Упаковочные размеры (cм) Масса брутто (кг)
1 фаз.220В EDS-A200-2S0002 1.6 0.2 17*19*18 1.5
EDS-A200-2S0004 3 0.4 17*19*18 1.5
EDS-A200-2S0007 4.7 0.75 17*19*18 1.5
EDS-A200-2S0015 7.5 1.5 17*19*18 1.5
EDS-A200-2S0022 10 2.2 24*20*19 2.5
EDS-A200-2S0037 17 3.7 33*24*25 5

Характеристики
1. Компактная конструкция, удобный монтаж.
2. Высокий уровень допустимой перегрузки: 150% от номинального тока в течение 1 минуты, 200% от номинального тока в течение 0,5 сек;
3. Оснащен несколькими терминалами управления, включая цифровые входные/выходные терминалы, 4-20мA/0-10В входные/выходные терминалы аналогового сигнала, последовательные интерфейсы RS485 и терминалы с изоляцией релейного выхода, что отвечает различным требованиям клиентов.
4. Кнопки клавиатуры ЧРП поддерживают функцию частичного или полного блокирования. ЧРП имеет встроенный ПИД-контроллер, функцию ПЛК, функцию поддержания постоянного напряжения для водоснабжения, все виды кривой напряжения/частоты, функции синхронизации/отсчета, а также функцию торможения постоянным током.

Рукводство к EDS-A200 PDF
