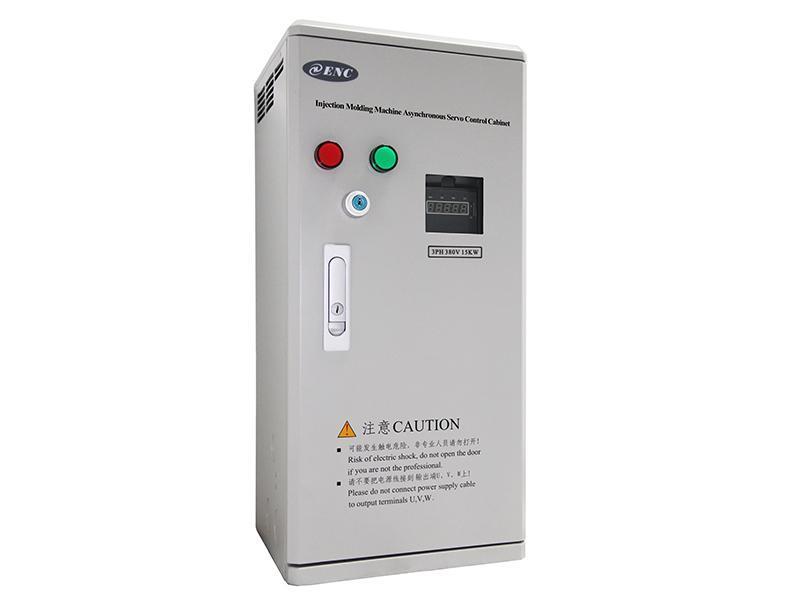

Асинхронный щит сервоуправления для литьевой машины EN606

Асинхронный щит сервоуправления для литьевой машины EN606

Описание
EN606 – специально разработанный асинхронный сервоконтроллер для литьевой машины, который предназначен для энергосбережения. Точность управления и время отклика отвечают требованиям всех видов оборудования литьевого формования. Путем сокращения энергопотребления пользователи имеют более низкие траты на эксплуатацию промышленного оборудования.

Диапазон мощностей
380В, трехфазный: 7.5кВт-75кВт

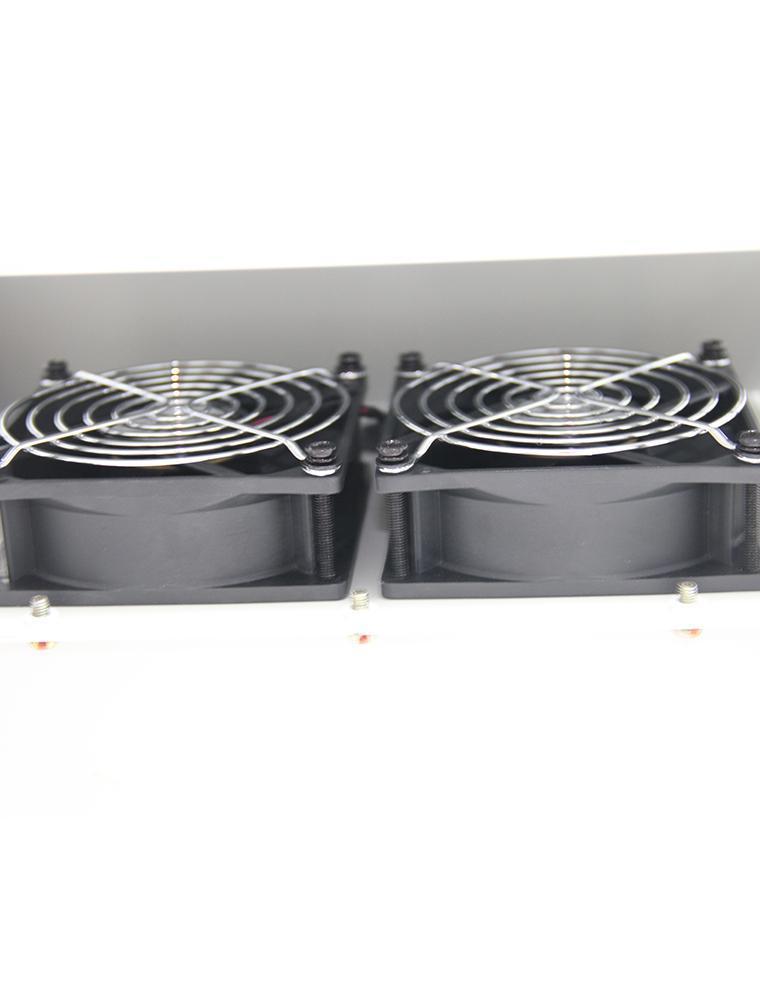

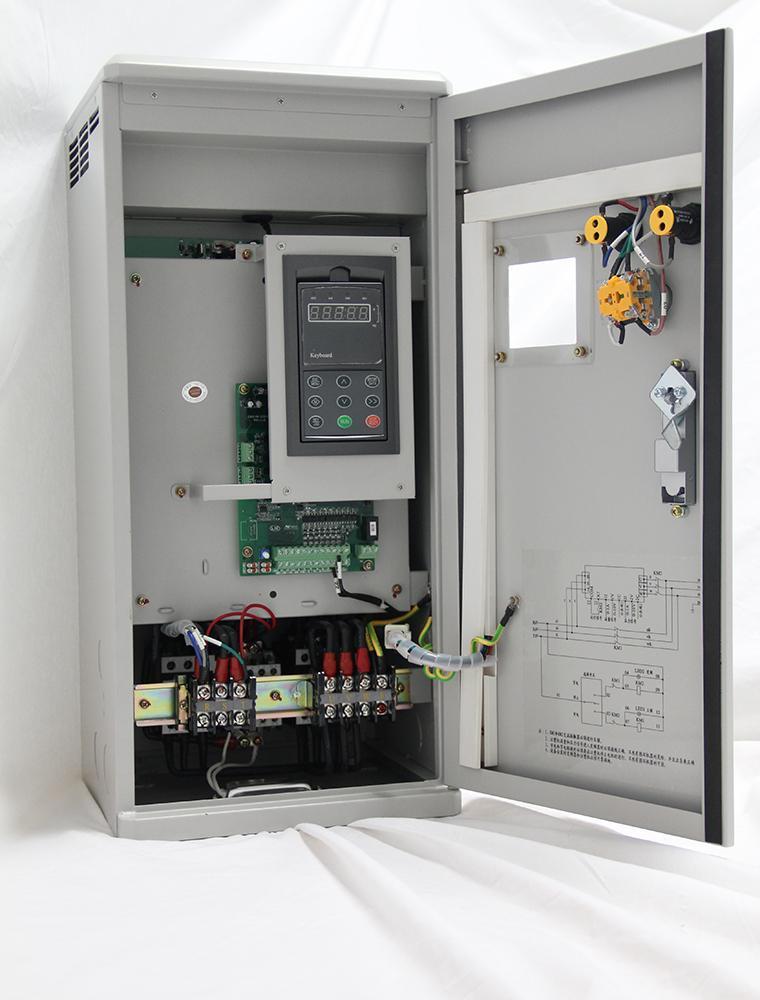

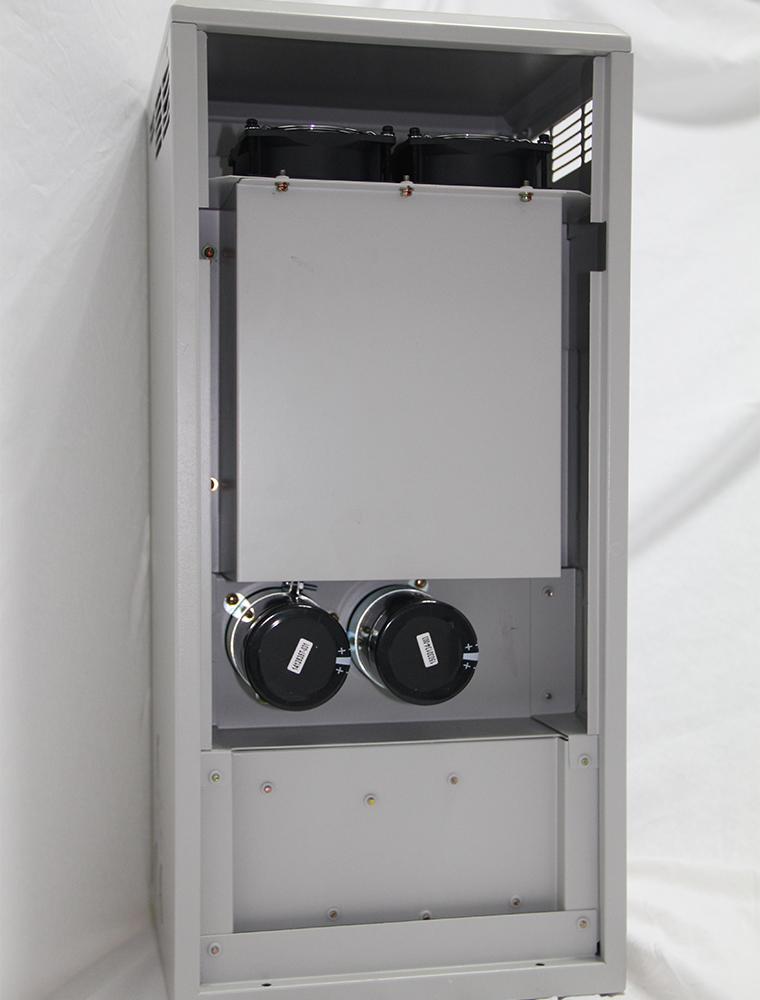

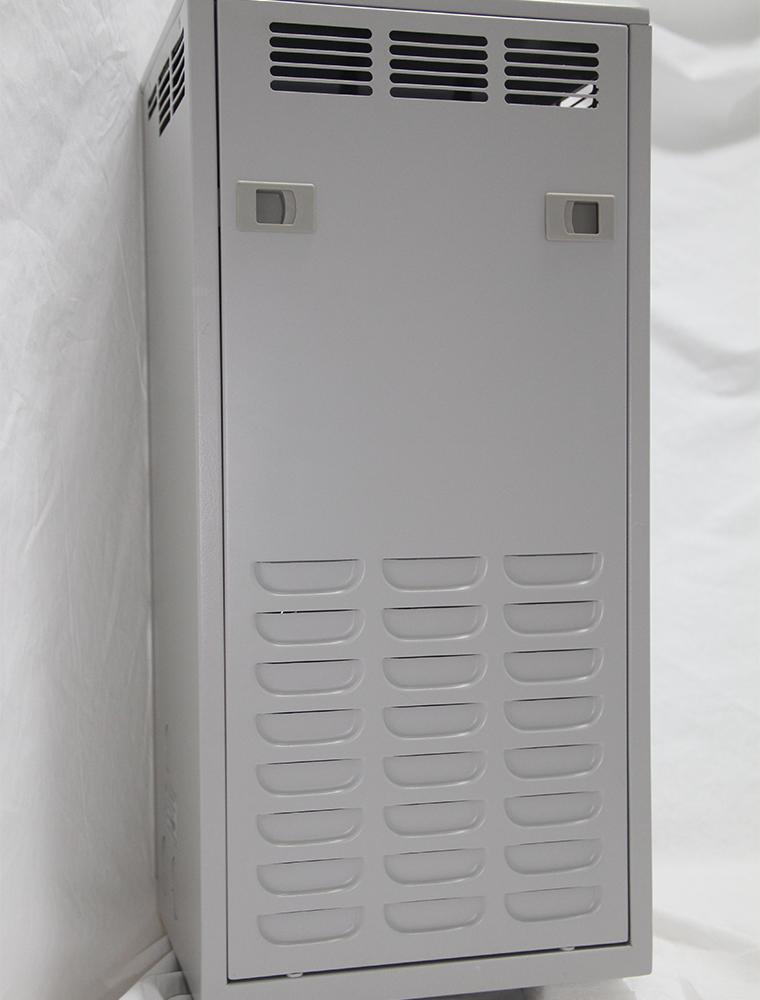

Детальные изображения

Применение
может применяться не только для литьевой машины, но и для оборудования пластмассовой промышленности, производства автомобильных запчастей, а также для гидравлической литьевой машины

Технические параметры
Наименование показателя Описание показателя
Входные данные Номинальное напряжение, частота Класс 3-фаз. 380В: 3-фаз. 380В, 50Гц/60Гц
Допустимое отклонение напряжения 320～460В
Выходные данные Напряжение 0～380V
Частота 0～600Гц
Допустимая перегрузка 150% от номинального тока за 1 минуту;
Характеристики управления Режим управления векторное управление, управление частотой/напряжением с разомкнутной петлей ОС
Точность регулирования скорости ±0.5% от номинальной синхронной частоты вращения (векторное управление без датчика скорости);
±1% от номинальной синхронной частоты вращения (управление частотой/напряжением)
Диапазон регулировки скорости 1: 100 (векторное управление);
1: 50 (управление частотой/напряжением);
Пусковой крутящий момент 1.0Гц: 150% номинального крутящего момента (управление частотой/ напряжением);
0.5Гц: 150% номинального крутящего момента(векторное управление);
Колебание скорости ±0.3% от номинальной синхронной частоты вращения(векторное управление);
Точность контроля крутящего момента ±10% от номинальной синхронной частоты вращения (векторное управление);
Реакция крутящего момента ≤20мс (векторное управление);
Точность частоты Цифровая настройка: макс.частота ×±0.01%;
Аналоговая настройка: макс.частота ×±0.5%
Разрешение по частоте Аналоговая настройка 0.1% от макс.частоты
Точность цифровой настройки 0.01Гц
Внешний импульс 0.1% от макс.частоты
Увеличение крутящего момента Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную 0.1~12.0%
Кривая Н/Ч (Частотная и вольтовая характеристика) Номинальная частота произвольно задается пользователем в диапазоне 0.5~650Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 5 видов кривых Н/Ч.
Кривая ускорения и торможения Два режима: прямолинейное ускорение и торможение; ускорение и торможение по S-образной кривой; 15 видов времени ускорения и торможения; единица времени на выбор (0.01сек, 0.1сек, 1сек), макс.время 1000 мин.
Торможение постоянным током На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~100% от номинального тока, время действия 0~30.0 сек.
Толчковая подача Диапазаон толчковой подачи: 0Гц~врехний предел частоты; время ускорения и торможения 0.1~6000.0 сек для настройки
Многоступенчатая скоростная работа Осуществляется встроенным ПЛК или терминалом управления; до 15 ступеней,каждая ступень скорости с отдельным временем ускорения и торможения; со встроенным ПЛК осуществляется сохранение при сбое питания.
Встроенный ПИД-контроллер Удобно делать систему регулирования с обратной связью
Автоматическое функционирование в режиме энегросбережения Происходит автоматическая оптимизация кривой Н/Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки
Автоматический регулятор напряжения (AVR) При колебании напряжения в электросети происходит автоматическое выравнивание напряжения до постоянного уровн
Автоматическое ограничение тока Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока
Модуляция несущей частоты Модуляция несущей частоты происходит автоматический в соответствии с характеристикой нагрузки
Перезапуск отслеживания скорости Обеспечивает плавный запуск вращающегося двигателя без толчков
Рабочие функции Заданный канал команды запуска Заданная клавиатура, заданный терминал управления, заданная передача данных, могут переключаться различными способами
Заданный канал частоты хода Основной и вспомогательный каналы предназначаются для реализации одного основного и одного тонкого контроля. Задаются цифровой и аналоговый импульсы, передача данных и др., могут переключаться различными методами в любое время
Связывающая функция Канал запуска команды и канал с заданной частотой могут связываться вместе произвольно и переключаться синхронно.
Input output characteristic Канал цифрового входа 8-канальный универсальный ввод, макс.частота 1кГц, канал 1 может использоваться как канал ввода импульсов, макс.входная частота 50кГц. Эта функция может быть расширена до 14 каналов. .
Канал аналогового входа 2 канала для аналогового входа, для AI1 можно выбрать 4~20мA или 0~10В выход, AI2 – канал дифференциального входа, 4~20мA или -10~10В на выбор, I1 или I2 :0～1A вход, V1 или V2:0～10В вход.
Канал импульсного выхода Импульсный квадратичный выходной сигнал с частотой 0.1~20KГц предназначен для достижения заданной частоты, выходной частоты и других физических величин выходного сигнала.
Канал аналогового выхода 2 канала для аналогового выхода сигнала, А01 поддерживает 4~20мA или 0~10В, AO2 поддерживает 4~20мA или 0~10В для достижения заданной частоты, выходной частоты и другого физического выходного сигнала, может быть расширен до 4 каналов аналогового выхода.
Уникальные функции Ограничение быстрого тока Ограничивает ток инвертора до максимального значения и позволяет ему работать более стабильно
Моноимпульсное управление Подходит для рабочего места, где требуется одна кнопка для управления запуском и остановкой инвертора. Одно нажатие для начала работы, цикл повторяется. Очень простая и надежная система управления.
Контроль фиксированной длины Осуществляет контроль фиксированной длины
Управление синхронизацией Функция управления синхронизацией: диапазон времени 0.1мин~ 6500.0мин
Виртуальный терминал 5 групп виртуальных входов и выходов позволяют осуществлять простой логический контроль
Клавиатура Клавиатурное отображение Отображаются такие параметры, как заданная частота, выходная частота, выходное напряжение, выходной ток
Блокировка кнопок Блокирует все или часть кнопок
Функции защиты Защита двигателя от короткого замыкания, защита от обрыва фазы входа и выхода, защита от сверхтока, защита от перенапряжения, защита от понижения напряжения, защита от перегрева, защита от перегрузки, защита от недостаточной нагрузки, защита от релейного замыкания, защита терминала и бесперебойная защита при обрыве питания
Условия эксплуатации Место эксплуатации Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д.
Высота До 1000 метров (свыше 1000 метров требуется уменьшить объем использования, выходной ток понижается приблизительно на 10% от номинального тока на каждые 1000 метров)
Температура окружающей среды -10℃~+40℃ (при темпрературе окружающей среды между 40℃~50℃, необходимо уменьшить объем работы или увеличить теплоотвод)
Влажность окружающей среды Менеее 95%RH, без конденсата
Вибрация Менее 5.9 м/сек²(0.6г)
Температура хранения -40℃～+70℃
Конструкция Класс защиты IP20
Режим охлаждения Принудительное и естественное охлаждение
Режим установки установка в электро шкафу
Модели
Входное напряжение Тип инвертора Номинальный выходной ток (A) Адаптируемый двигатель (кВт) Упаковочные размеры (см) Масса брутто (кг)
3 фаз. 380В EN606-4T0075 17 7.5 67*39*37 20
EN606-4T0110 25 11 67*39*37 22
EN606-4T0150 33 15 70*39*36.5 25
EN606-4T0185 39 18.5 78*43.5*41 35
EN606-4T0220 45 22 78*43.5*41 35
EN606-4T0300 60 30 89*42*47 40
EN606-4T0370 75 37 89*42*47 40
EN606-4T0450 91 45 102*56*57 65
EN606-4T0550 112 55 102*56*57 65
EN606-4T0750 150 75 138*79*75 155

Характеристики
1. Преимущества в функционировании: использует оригинальный передовой алгоритм магнитного векторного управления, обеспечивающий мощный выходной крутящий момент, быстрый отклик и ускорение в пределах 0.1 секунды. Привод имеет быструю токоограничивающую способность, гарантирующую стабильную работу без перегрузки по току, повышение эффективности производительности литьевой машины.

2. Уникальная технология контролирования литьевой машины: обеспечивает два взаимно изолированных специальных каналов (для напряжения и тока), может подключаться к литьевой машине напрямую. Имеет функцию запоминания трех путей кривой, благодаря чему нет необходимости менять параметры при смене пресс-формы.

3. Отличные результаты использования: достигается высокий уровень энергосбережения – средний коэффициент снижения потребления энергии - 30%-70%. Панели управления характеризуются легкостью в установке, не требуется замена электродвигателей или масляных насосов, низкий срок окупаемости капиталовложений.

Руководство к EN606 PDF
